Enabler 9R

BJ-237

Info
Ouvrez toutes les fenêtres
Imprimez la page

Pour garantir un fonctionnement sûr de l’appareil, il est recommandé de lire entièrement ce manuel d’utilisation avant de commencer à utiliser l’appareil.

  • Fréquence RF: 433MHz
  • Alimentation: 12-24 Vdc / 12Vac
  • Sortie: 9 contacts de relais
  • Dimensions: 105 x 59 x 36 mm.
  • Section minimale des câbles d’alimentation: 0,5 mm²
  • Section maximale dans le circuit de charge 1,5 mm²
  • Charge résistive maximale: 1A – 24Vdc
    1A – 24Vac
  • Non compatible avec des charges de 230 V ac

Cet actionneur avec neuf contacts de relais est conçu pour contrôler jusqu’à 9 fonctions du même élément ou d’éléments différents : ascenseurs, monte-charges, éléments dans une salle sensorielle, etc.

Vous pouvez activer l’activateur à distance en utilisant l’une des télécommandes du Système BJ.

Préinstallation

Pour une installation correcte, le dispositif doit être monté dans une boîte scellée qui offre un espace suffisant, une absence de poussière et d’humidité, et une isolation du contact direct avec les personnes.

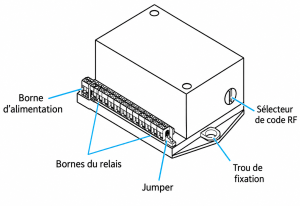

Les dimensions de la boîte dans laquelle il est installé doivent être d’au moins : 120mm x 100mm x 48mm (longueur, largeur, hauteur). Il peut être installé en surface ou encastré. Le support a deux « trous d’ancrage » pour le montage (Fig. 1). La distance entre les trous d’ancrage est de 105 mm et le diamètre des trous est de 4 mm.

Pour installer l’activateur, il est nécessaire de transporter le câble d’alimentation de l’activateur et les câbles de charge à la boîte où il sera installé.

Installation

ATTENTION! L’installation électrique ne peut être réalisée que par un électricien qualifié.

Ne faites aucune modification ou altération non autorisée à l’unité.

Le contact du relais est adapté uniquement pour des alimentations basse tension (24 V cc/ca – 1A).

Observer les instructions du fabricant pour le dispositif à utiliser.

Pour une installation correcte de l’appareil, voir la figure 2:

Schema del circuito delle connessioni dell'Enabler

Fig. 2: Schéma du circuit des connexions de l’Enabler.

ATTENTION!: Une erreur dans les connexions peut causer de graves dommages à l’appareil ou à l’installation, ou un danger pour l’opérateur.

IMPORTANT!: Consultez les données techniques de l’appareil pour vérifier le type et les charges maximales qui peuvent être connectées à l’activateur.

Les câbles d’alimentation doivent être dénudés sur une distance de 5 mm.

Une fois les connexions de l’appareil effectuées et avant de brancher l’appareil à l’alimentation, il est nécessaire de choisir la position sur le « sélecteur de code RF » (voir figure 1).

Cet activateur est conçu pour l’allumage de dispositifs basse puissance en deux modes opérationnels sélectionnables : en mode Dead Man, les relais s’activent tant que le bouton du transmetteur est maintenu enfoncé, et en mode impulsion, le relais s’active et fonctionne pendant 1 seconde lorsque le bouton du transmetteur est pressé.

Les modes de fonctionnement peuvent être configurés à l’aide d’un cavalier.

  • Jumper OFF: mode homme mort.
  • Jumper ON: mode d’impulsion de 1 seconde.

Le sélecteur RF permet jusqu’à 4 positions ; chacune correspond à un code RF attribué à l’habiliteur:

Tabella 1

Tableau 1.

  • S=Sélecteur
  • R1= Relais1
  • R2= Relais2
  • R3= Relais3
  • R4= Relais 4 et ainsi de suite.

IMPORTANT!: changez le code dans le sélecteur ou la modalité opérationnelle, déconnectez le habiliteur de l’alimentation, attendez cinq secondes et reconnectez le circuit.

Pour utiliser le déclencheur:

  1. Le dispositif doit être monté selon les instructions d’installation (voir la section d’installation).
  2. Programmez sur la télécommande du Système BJ le code RF assigné dans le Tableau 1, selon la position du sélecteur. Consultez le manuel de l’utilisateur de la télécommande pour apprendre à programmer les codes RF.
  3. L’activateur activera/désactivera la charge lorsque le bouton programmé sur le contrôleur sera pressé.

Le récepteur peut être nettoyé à l’aide d’un chiffon doux, légèrement humidifié avec de l’eau. Cette opération doit toujours être effectuée avec le récepteur éteint.

En cas de dysfonctionnement du récepteur, ne le modifiez pas et contactez votre revendeur.

Les produits électriques ne doivent pas être jetés dans les ordures ménagères.

Éliminez le produit dans un point de collecte de matériel électronique ou auprès de votre revendeur spécialisé.

Déposez les matériaux d’emballage dans les bacs de recyclage pour le carton, le papier et les plastiques.

Pendant la période de garantie légale, nous nous engageons à remédier gratuitement aux défauts du produit résultant de matériaux défectueux ou de défauts de fabrication, en le réparant ou en le remplaçant.

Toute altération ou modification non autorisée du produit annulera cette garantie.

Ce produit est conforme aux exigences des directives européennes 2004/108/CE et 2006/95/CEE.

La déclaration de conformité peut être téléchargée à partir du lien suivant: BJ-237_conformity.pdf

Si, malgré une manipulation correcte, le produit ne fonctionne pas correctement, veuillez nous contacter à l’adresse suivante :

Qinera

c/ Pacífic 51
08027 Barcelona, España
Téléphone: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
