Enabler 2R-LV

BJ-236

Info
Abre todas las pestañas
Imprime la página

Per garantire il funzionamento sicuro del dispositivo, si raccomanda di leggere completamente questo manuale dell’utente prima di iniziare a utilizzarlo.

  • Alimentazione CC: 12V – 24V
  • Alimentazione AC: 12V
  • Sezione dei cavi di alimentazione: 1.5mm2.
  • Frequenza di lavoro RF: 433MHz

Caratteristiche tecniche del carico:

  • Lampade a incandescenza: 6A/ 1500W/cosφ=1
  • Lampade alogene con trasformatore: 2,8A/500W/cosφ=0,76
  • Carichi induttivi: 3,5A/350W/cosφ=0,4
  • Carichi di tipo fluorescente con compensazione: 100W
  • Motori 1000W (5,5A/cosφ=0,8)

Questo ricevitore consente il controllo di diversi dispositivi tramite due relè che possono agire in modo indipendente o congiunto.

L’alimentazione del ricevitore deve essere fino a 24V di corrente continua o 12V di corrente alternata.

Il ricevitore può essere utilizzato, ad esempio, per il controllo dell’illuminazione, per il controllo dei motori o per l’attivazione di dispositivi come porte, campanelli, ecc

Enabler 2R

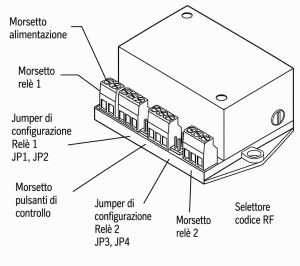

Fig. 1. Enabler 2R.

Il ricevitore può essere attivato da remoto tramite i comandi di controllo ambientale o tramite pulsanti.

Preinstallazione

Per la corretta installazione di questo ricevitore, esso deve essere fissato in una scatola chiusa che fornisca spazio sufficiente, assenza di polvere e umidità, e isolamento dal contatto diretto con le persone.

Le dimensioni della scatola in cui deve essere installata devono essere almeno: 120mm x 100mm x 48mm (lunghezza, larghezza, altezza). La scatola può essere a superficie o da incasso.

Il ricevitore dispone di due “fori di ancoraggio” per fissarlo (fig.1). La distanza tra i centri dei fori di ancoraggio è di 105mm e il diametro dei fori è di 4mm.

Installazione

ATTENZIONE: durante l’installazione lavorare con la corrente elettrica scollegata.

L’installazione elettrica deve essere eseguita da personale qualificato.

Non apportare modifiche al prodotto senza autorizzazione.

ATTENZIONE: un errore nel cablaggio può provocare gravi danni all’attrezzatura, all’installazione o all’operatore

IMPORTANTE!: consultare la sezione delle caratteristiche tecniche per conoscere il tipo di carico e la potenza massima da collegare al ricevitore.

Per l’installazione del ricevitore seguire i seguenti passaggi, tenendo conto delle indicazioni dell’etichetta del ricevitore:

  1. Collegare i cavi del dispositivo da controllare ai relè 1 e 2.
  2. Collegare i cavi di alimentazione al ricevitore, tenendo conto delle caratteristiche tecniche dello stesso.
  3. Se desidera controllare i carichi mediante dei pulsanti esterni, colleghi i cavi dei due pulsanti al morsetto del ricevitore indicato come “Controllo” (vedi fig.2). Importante: questi pulsanti non devono avere tensione, dovendo usare contatti liberi di potenziale.
  4. Inserire i jumper di configurazione nelle connessioni JP1, JP2, JP3, JP4 secondo la modalità di funzionamento desiderata (vedere sezione successiva).

I cavi devono essere spellati per una lunghezza di 6 mm.

Questo ricevitore è progettato per controllare dispositivi secondo 4 modalità di funzionamento.

I modi di funzionamento si configurano tramite i connettori tipo Jumper JP1, JP2, JP3 e JP4 (vedi figura 1).

IMPORTANTE: tranne per la modalità alzacristalli, ogni relè può essere configurato in modo indipendente. NON è necessario che i due relè funzionino nello stesso modo.

IMPORTANTE: ogni volta che cambia il modo di funzionamento di uno dei relè, deve resettare il ricevitore scollegandolo dalla corrente elettrica per 5 secondi.

  • MODO 1: biestable

Ogni relè si attiverà e si disattiverà in modo alternato con ogni ordine che riceve il ricevitore.
Per le prime 4 posizioni del selettore è possibile avere codici diversi per attivare e disattivare il relè corrispondente.

  • MODO 2: uomo presente

Il relè corrispondente sarà attivato solo mentre il ricevitore sta ricevendo un ordine da un comando o da un pulsante di controllo.

  • MODO 3: alzacristalli

Questo modo è pensato per il controllo dei motori. In questo modo i due relè devono essere configurati come modalità alzacristalli.

In questa modalità si attiva la protezione tra le uscite in modo che entrambe non possano essere attivate contemporaneamente.

Pulsazione lunga. Se la pulsazione è lunga, il motore si muoverà finché dura la pulsazione. Questa azione permette di ottenere facilmente brevi percorsi del motore.

Pulsazione breve. Se la pulsazione è breve, il motore entrerà in movimento fino a ricevere una nuova pulsazione, o al termine del suo percorso o dopo 55 secondi dall’attivazione. Questa funzione permette di ottenere spostamenti lunghi del motore, senza dover azionare continuamente il telecomando o il pulsante manuale.

Cambio di direzione. Se il motore è in movimento, puoi dare l’ordine di movimento in senso contrario senza doverlo fermare prima.

  • MODO 4: Pulsazione

Il relè corrispondente si attiverà per un tempo di 1 secondo.

Per l’uso del ricevitore:

  1. Installa il ricevitore secondo le indicazioni nella sezione Installazione di questo manuale.
  2. Mediante il selettore di codice RF può scegliere il codice che attiverà ogni relè del ricevitore.
    I codici RF per la modalità 1: bistabile sono i seguenti:

    I codici RF per le modalità 2, 3 e 4:

    IMPORTANTE: le variazioni della posizione del “Selettore di codice RF” vengono prese in considerazione dal ricevitore solo al momento della connessione dello stesso. Se desidera cambiare il codice, deve scollegare l’alimentazione al ricevitore, attendere cinque secondi e ricollegare il circuito.

  3. Programmi il codice RF nel telecomando di controllo ambientale secondo la posizione del selettore RF configurata nel ricevitore e il valore indicato nella tabella 1. Consultare il manuale del telecomando per vedere come programmare il codice RF.
  4. Il ricevitore attiverà/disattiverà il carico secondo la modalità di funzionamento scelta nella sezione 5 attivando il telecomando di controllo ambientale.
  5. Il ricevitore funzionerà ugualmente se attiva l’ingresso di controllo.

Può pulire il ricevitore utilizzando un panno morbido, leggermente inumidito con acqua. Eseguire questa operazione sempre con il ricevitore scollegato.

In caso di guasto del ricevitore, non maneggiarlo e contatti il suo rivenditore.

I prodotti elettrici non devono essere gettati nella spazzatura domestica.

Smaltisca il prodotto attraverso un punto di raccolta di materiale elettronico o attraverso il suo rivenditore specializzato.

Metti il materiale di imballaggio nei contenitori per il riciclaggio di cartone, carta e plastica.

Entro il periodo di garanzia legale ci impegniamo a correggere gratuitamente mediante riparazione o sostituzione i difetti del prodotto derivanti da materiali difettosi o da difetti di fabbricazione.

Qualsiasi alterazione non autorizzata o modifica del prodotto annullerà questa garanzia.

Questo prodotto è conforme ai requisiti indicati dalle Direttive Europee 2004/108/CE e 2006/95/CE.

La dichiarazione di conformità può essere scaricata dal seguente link: BJ-235-236_conformity.pdf

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:

Qinera
c/ Pacífic 51
08027 Barcellona, Spagna
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
