Sicurezza

Per garantire il funzionamento sicuro del dispositivo, si raccomanda di leggere completamente questo manuale dell’utente prima di iniziare a utilizzarlo.

Specifiche tecniche

Connessione USB 2.0
Alimentazione: 5Vdc, 50mA
Dimensioni: 290 x 220 x 160mm.
Forza richiesta nel joystick: 1,3N
Forza richiesta nei pulsanti: 1,5N
Grado di inclinazione: 18º

L’emulatore di mouse BJOY Stick A è un dispositivo che si comporta come un mouse convenzionale ed è stato progettato appositamente per facilitare l’accesso sia al joystick che permette di spostare il cursore, sia ai pulsanti che attivano le funzioni abituali associate ai clic di un mouse.

Le principali caratteristiche del dispositivo sono:

Joystick progressivo che permette di muovere liberamente il cursore consentendo di regolare la velocità.
Pulsanti per quattro funzioni diverse dei clic
Pulsanti grandi con possibilità di copertura.
Coperchi e icone dei pulsanti personalizzabili.
Ingressi per interruttori esterni.
Controllo del movimento semplice: 4, 8 direzioni o libero.
Velocità dipendente dall’azione sul joystick.
Antiscivolo.
Permette di adattarsi alla posizione dell’utente, potendo regolare le direzioni di movimento secondo l’orientamento di montaggio.
Non richiede alcun software di installazione: il sistema operativo lo riconosce direttamente.
Il mouse è compatibile con qualsiasi piattaforma con ingresso USB (Windows, Mac, Linux,…).
Si possono effettuare le configurazioni abituali che offrono i sistemi operativi per il Mouse (cambio di tipo di puntatore, opzioni di clic, ecc.).
Configurabile e personalizzabile tramite il software BJOY Configuratore fornito con il prodotto.
La configurazione viene memorizzata nel dispositivo e non nel PC, il che facilita l’uso dello stesso dispositivo su diversi computer, senza doverlo riconfigurare.

Il mouse BJOY Stick A è composto dalle seguenti parti:

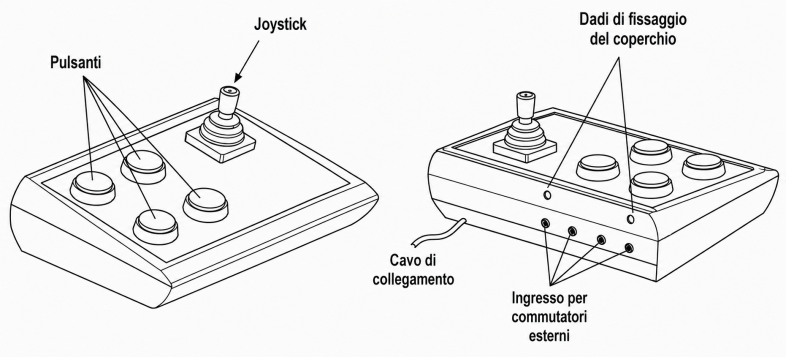

Fig. 1. Parti del mouse BJOY Stick A.

Il joystick permette di effettuare gli spostamenti del cursore. Ammette movimenti verticali, orizzontali e diagonali. Se interessa, con il programma di configurazione si possono bloccare i movimenti diagonali.

Il dispositivo dispone di quattro pulsanti per eseguire quattro azioni distinte, corrispondenti alle funzioni dei clic di un mouse convenzionale: clic sinistro, clic destro, doppio clic e trascinamento (equivalente a mantenere premuto il clic sinistro).

La funzione di ciascun pulsante può essere assegnata tramite il programma di configurazione. La configurazione registrata per impostazione predefinita nel prodotto è:

Fig. 2. Assegnazione predefinita delle funzioni ai pulsanti.

Le entrate del commutatore sono connettori che permettono di collegare commutatori esterni. Ognuna delle entrate del commutatore è associata a uno dei pulsanti e, pertanto, avrà assegnata la stessa funzione di quest’ultimo. Le entrate sono identificate con le lettere A, B, C, D seguendo lo stesso schema della figura 2.

Montaggio dell'apparecchiatura

Montaggio del copriletto

Il mouse BJOY Stick A dispone di un coperchio in metacrilato per proteggere i pulsanti e evitare pressioni involontarie degli stessi.

Per montare il copriletto, è necessario affrontarlo prima dalla parte anteriore dell’attrezzatura (Fig. 3). Ruotandolo successivamente per posizionarlo correttamente.

Una volta montato, deve essere fissato con le viti di plastica che vengono fornite con il prodotto.

Fig. 3. Montaggio del copriletto.

Cambio delle coperture dei pulsanti

Se lo desidera, può cambiare i coperchi dei pulsanti dei clic. In questo modo potrà scegliere tra i coperchi che desidera (trasparenti o colorati) e potrà cambiare le icone utilizzate per segnalare i pulsanti.

Per cambiare i tappi dei pulsanti basta estrarli introducendo un oggetto nella fessura presente sul tappo e facendo leva verso l’esterno del pulsante (Fig. 4).

Fig. 4. Cambio delle coperture dei pulsanti.

Mesa in funzione

Per l’uso del mouse BJOY Stick A è necessario collegare il cavo di connessione a una porta USB del computer. Una volta che il computer ha riconosciuto il dispositivo, si può già utilizzare il mouse.

Per muovere il cursore basta spostare il joystick nella direzione desiderata. Nel momento di spostare il cursore, si deve tenere presente che la velocità dipende dall’inclinazione del joystick rispetto alla posizione centrale.

Per fare i clic si devono azionare i corrispondenti pulsanti. La funzione di trascinamento si attiva premendo una volta il pulsante. A partire da quel momento il cursore rimane attivato, come se si stesse premendo il clic sinistro. Per disattivare questa funzione è necessario premere nuovamente il pulsante di trascinamento.

Bisogna tenere presente che sia le azioni sui pulsanti che i movimenti del cursore possono essere configurati tramite il software di configurazione che verrà descritto più avanti.

Configurazione del software

Il programma di configurazione BJOY Stick A le permetterà di apportare modifiche al comportamento del mouse per adattarlo alle sue esigenze.

Può scaricare il software BJOY tramite: Software BJOY

Installazione

Iniziate l’installazione facendo doppio clic sull’icona del file eseguibile (BJOYSetup.exe).

PASSO 1.
Una volta avviata l’installazione, il programma la guiderà lungo il processo. È consigliabile chiudere gli altri programmi durante l’installazione. Deve premere “Avanti” per continuare con il processo.

PASSO 2.
Può modificare la directory di installazione del programma, la posizione del collegamento al programma nel Menu di Avvio. Può anche creare un collegamento all’applicazione sul Desktop.

PASSO 3.
Una volta scelte le opzioni di installazione, fare clic su “Installa” per installare il programma sul computer.

PASSO 4.
Quando l’installazione sarà completata, fare clic su “Fine” per uscire dall’installatore.

Opzioni di configurazione

IMPORTANTE: per poter accedere alle diverse opzioni di configurazione è necessario avere un dispositivo BJOY collegato al computer.

Nel caso in cui non ci sia alcun dispositivo BJOY collegato, apparirà la seguente schermata:

Fig. 5. Configuratore BJOY.

IMPORTANTE: ogni volta che desidera che le modifiche di configurazione vengano applicate al dispositivo BJOY, dovrà selezionare il pulsante “Applica” che appare nell’angolo in basso a destra del programma.

Il manuale d’uso del software BJOY è disponibile nel menu “Aiuto”.

Salvare una configurazione

Se desidera salvare una configurazione una volta effettuate tutte le regolazioni, è necessario seguire i seguenti passaggi:

PASSO 1.
Selezionare il menu “File”.

PASSO 2.
Selezionare l’opzione “Salva configurazione”.

PASSO 3.
Assegnare un nome e una posizione per salvare il file nella seguente finestra di dialogo. Accettare attivando il pulsante “Salva”.

Caricare una configurazione

Se desidera recuperare una configurazione già creata per modificarla o trasferirla al mouse, è necessario seguire i seguenti passaggi:

PASSO 1.
Attivare il menu “File”.

PASSO 2.
Selezionare l’opzione “Carica configurazione”.

PASSO 3.
Cercare il file corrispondente a una configurazione già salvata (i file si salvano con l’estensione “.bjoy”). Attivare il pulsante “Apri” nella stessa finestra di dialogo.

Se desidera caricare la configurazione sul dispositivo deve attivare il pulsante “Applica”.

Cambiare lingua

Per cambiare la lingua del programma deve seguire i seguenti passaggi:

PASSO 1.
Attivare il menu “Strumenti”.

PASSO 2.
Selezionare l’opzione “Cambia lingua”.

PASSO 3.
Nel riquadro seguente selezionare la lingua desiderata e convalidarla con l’opzione “Accetta”.

Manutenzione e pulizia

Per la manutenzione e la pulizia dell’attrezzatura, segua le seguenti precauzioni:

Non collegare l’apparecchiatura ad altri tipi di connessioni che non siano porte USB.
Per collegare e scollegare il cavo, afferralo sempre dal connettore. Non tirare direttamente il cavo.
Evitare di colpire il coperchio in metacrilato con oggetti appuntiti o taglienti.
Per la pulizia dell’attrezzatura, pulirla con un panno leggermente inumidito con acqua. Non utilizzare sostanze abrasive.
Per la pulizia del coprire, utilizzare un panno morbido di cotone per evitare graffi.
Evitare che possano entrare liquidi all’interno della scatola del joystick poiché possono danneggiare seriamente l’apparecchiatura.
Questo dispositivo non è progettato per l’uso all’aperto.
In caso di guasto, non manomettere il dispositivo.

Riciclaggio

Al termine della vita utile del prodotto né questo né i suoi accessori elettronici (come ad esempio il cavo USB) dovranno essere smaltiti insieme ad altri rifiuti domestici.
Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separa questi prodotti da altri tipi di rifiuti e riciclali correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Domande frequenti

1.¿Come posso cambiare la lingua?

Apri il software BJOY
Cliccare su “Strumenti” > “opzioni”
Seleziona la lingua desiderata dal menu a discesa “lingua dell’applicazione”.

2.¿Si può collegare un BJoy a un cellulare o tablet Android?

È possibile utilizzare il BJOY con smartphone e tablet che utilizzano Android e che siano compatibili. Per farlo, collegare il ricevitore o l’emittente tramite un cavo USB-OTG (non fornito).

I dispositivi Android compatibili devono:

Disporre di una connessione USB Host o USB-OTG (quasi tutti i nuovi dispositivi Android la incorporano).
Devono avere i pulsanti di controllo sullo schermo (funzioni “indietro”, “home” e “multifunzione”), in questo modo potrà controllare tutte le funzioni del dispositivo mobile tramite il BJOY.

NOTA: L’utente può avere limitazioni nell’accesso nel caso in cui il dispositivo non abbia i pulsanti di controllo sullo schermo. Tuttavia, esistono applicazioni sul mercato che permettono di riprodurre i pulsanti di controllo fisici, sullo schermo del cellulare. Se questo è il suo caso e ha bisogno di supporto, la preghiamo di contattarci.

3. Il dispositivo mobile deve avere una versione Android 3.2 o superiore.

NOTA: Per garantire il funzionamento ottimale del BJOY Ring con il suo dispositivo mobile, deve tenere presente che deve calibrarlo e configurarlo tramite il software di configurazione BJOY su un computer con Windows.

3.¿Si può collegare un Bjoy a un dispositivo iOS?

Si potrebbe collegare a un dispositivo iOS che supporti l’accesso tramite mouse (solo i portatili e i computer desktop Apple supportano l’accesso tramite mouse. I tablet e gli smartphone Apple non dispongono di questa funzionalità).

4.¿C’è una versione del software BJoy per iOS?

Non esiste una versione del software BJoy per iOS. Tuttavia, il dispositivo BJoy può essere configurato su un dispositivo con sistema operativo Windows. Poiché la configurazione rimane memorizzata nel dispositivo, successivamente si può collegare il BJoy a un dispositivo iOS che supporti la funzione mouse (portatile o computer desktop. I tablet e gli smartphone non dispongono di accesso tramite mouse).
