Faretto SHX

BJ-EI03

Info
Abre todas las pestañas
Imprime la página
  • È necessario leggere tutto il manuale prima di iniziare.
  • Il prodotto deve essere sempre utilizzato sotto la supervisione di un adulto.
  • NON coprire i fori di ventilazione.
  • Per evitare danni alla vista, non guardare direttamente l’obiettivo della fonte di luce.
  • Questo prodotto è progettato per un uso esclusivamente interno.
  • Le persone soggette a crisi epilettiche devono tenere conto degli effetti che questo effetto di luci può avere su di loro.
  • Fai attenzione ai cavi del prodotto. Nel caso in cui rilevi un difetto in qualche cavo, scollega il dispositivo dalla corrente e contatta il supporto tecnico.
  • Durante il funzionamento, il guscio del faro si riscalda. Non toccarla durante il funzionamento o immediatamente dopo.
  • Il prodotto è progettato per creare un effetto visivo e sensitivo, quindi non deve mai essere scosso, rovesciato o colpito con oggetti duri.
  • Tensione: 110∼240V AC 50/60Hz
  • Potenza: 30W
  • Dimensioni: 220×220×325
  • Peso: 2.8 Kg
  • Lunghezza del cavo DMX: 6m

Introduzione al prodotto

Il faretto ti permette di illuminare una zona specifica della sala nel colore che scegli. Tecnologia LED per un basso consumo e una lunga durata.

Gli elementi di illuminazione si controllano dalla Central SHX o dal MyRoom! Centre, che permette di cambiare i colori e regolare l’intensità dell’illuminazione in base all’attività e secondo il suono ambiente.

I nostri prodotti di illuminazione sono compatibili con il Sistema SHX, con il quale potrai creare ambienti tematici nella tua sala per aumentare l’impatto dei colori e degli elementi sugli utenti.

Componenti del prodotto

  1. Faro RGB LED
  2. Cavo DMX 6m
  3. Cavo di alimentazione 230V

1.                 2.                          3.

  • Si deve prevedere una presa di corrente 230V per l’alimentazione del dispositivo.
  • Si deve prevedere una connessione DMX per il controllo dell’illuminazione (connettore DMX femmina).
  • Nel caso si vogliano controllare più elementi di illuminazione, si deve prevedere una seconda connessione DMX per dare continuità al segnale (connettore DMX maschio).

Disimballare il prodotto convenientemente.

Se trova qualsiasi difetto o mancanza di materiale durante lo sbancamento, per favore contattare Qinera. Si consiglia di conservare le scatole per tutta la durata del periodo di garanzia nel caso fosse necessario riutilizzarle.

Elementi necessari per il montaggio:

Per il montaggio del dispositivo avrà bisogno dei seguenti elementi non inclusi con il prodotto:

  • 1x tassello di fissaggio a parete (8mm). Assicurati che i tasselli siano adatti per la superficie di montaggio.
  • 1x vite con testa cilindrica
  • 1x rondella a ala larga.



Montaggio:

  • Realizzare il foro nel punto in cui desidera montare il faretto.
  • Fissare il faretto con la vite e la rondella a farfalla.

Collegare il cavo di alimentazione della lampadina.

Installazione bus DMX

  • Per il suo utilizzo con il sistema SHX, il cavo DMX deve essere collegato al connettore DMX IN. Questo cavo deve essere collegato al resto del bus DMX dell’installazione. Nel caso in cui questo elemento sia l’ultimo dell’intera installazione, si dovrebbe collegare il terminatore di bus all’uscita DMX OUT (questo terminatore è fornito con il dispositivo SHX Central Device).  Se si deve continuare il segnale DMX verso un altro dispositivo, è necessario collegare il cavo DMX al connettore DMX out.

Programmazione del faro

Il proiettore viene fornito preconfigurato per la funzione DMX, ma nel caso in cui non risponda correttamente al sistema SHX, controllare che la configurazione sia corretta.

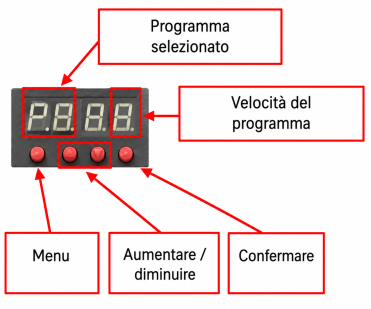

Usando lo schema precedente, verificheremo che l’indirizzo DMX sia corretto:

  1. Collegare il faro alla corrente.
  2. Sullo schermo apparirà quanto segue: dXXX (dove ogni “X” è un numero da 1 a 9), se ciò che vediamo è d001, la configurazione è corretta.
  3. In caso di avere un numero diverso: regolare il numero che appare sullo schermo con le frecce Su/Giù fino a raggiungere il 001.
  4. Una volta fissata l’indirizzo d0001, premere il pulsante di Accettare.

Prima di iniziare

Controllare i seguenti punti:

  • Il dispositivo deve essere collegato alla corrente.
  • Il cavo DMX deve essere collegato al dispositivo.
  • Il dispositivo centrale SHX deve essere acceso.

Uso del prodotto

  • Dal software SHX può controllare l’illuminazione del dispositivo.
  • All’interno dell’applicazione SHX troverà una scheda che consente di cambiare i colori del dispositivo: può scegliere tra diversi colori o attivare la funzione di cambiamenti automatici di colore.

  • Premendo il pulsante di spegnimento dell’applicazione SHX puoi spegnere il dispositivo.
  • Può configurare i diversi contenuti dell’applicazione SHX per creare gli effetti desiderati associati a quel contenuto. Consultare il manuale dell’applicazione SHX per vedere come creare questi contenuti (modalità automatica, secondo le scene SHX, per suono, simultaneamente con gli altri elementi o indipendente).

Per il controllo del dispositivo è stata creata nell’applicazione SHX.

I parametri di configurazione sono i seguenti:

Controllo dell’illuminazione:

  • Direzione DMX: 001

Nell’applicazione SHX è creato all’interno dei dispositivi DMX con la seguente configurazione:

  • Disconnettere il dispositivo dalla corrente elettrica prima di effettuare la pulizia.
  • Usare un panno morbido inumidito con acqua saponata per pulire il prodotto.
  • Non usare prodotti abrasivi.
  • Asciugare accuratamente il prodotto prima di ricollegarlo alla corrente.
  • NON collegare l’apparecchio se sono entrati liquidi all’interno.
  • NON COPRIRE le griglie di ventilazione della sorgente luminosa e mantenerle pulite per evitare il surriscaldamento.
  • Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separate questi prodotti da altri tipi di rifiuti e riciclateli correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
  • Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Entro il periodo di garanzia legale ci impegniamo a correggere gratuitamente mediante riparazione o sostituzione i difetti del prodotto derivanti da materiali difettosi o da difetti di fabbricazione.

Qualsiasi alterazione non autorizzata o modifica del prodotto annullerà questa garanzia.

Questo prodotto è conforme ai requisiti indicati dalla Direttiva Europea 2004/108/CE.

La dichiarazione di conformità può essere scaricata dal nostro sito web Qinera.com



Se trova qualsiasi difetto o mancanza di materiale, per favore contatti il nostro servizio tecnico per assistenza.

Qualsiasi danno o rottura verificatasi durante il trasporto deve essere segnalato entro i tre giorni successivi alla ricezione.

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:

Qinera
c/ Pacífic 51
08027 Barcellona, Spagna
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
