Sicurezza

Leggere tutto il manuale per familiarizzarsi con le caratteristiche del dispositivo prima di usarlo.
IMPORTANTE: Il prodotto deve essere sempre utilizzato sotto la supervisione di un adulto.
Assicurati prima di lanciare il dado che la cerniera sia completamente chiusa.
La schiuma all’interno del dado può provocare soffocamento in caso di ingestione.
Evitare di lanciare il dado contro le persone poiché il suo volume e peso possono provocare lesioni.
Evitare impatti forti e contro elementi appuntiti e taglienti poiché possono influire sulla conservazione del dado.
Evitare di riporre il caricatore del dado all’interno dello stesso.

Dispositivi medici impiantati

I produttori di dispositivi medici raccomandano di mantenere una distanza minima di 15,3 centimetri (6 pollici) tra un dispositivo wireless e un dispositivo medico impiantato, come un pacemaker o un defibrillatore cardioversore, per evitare possibili interferenze con il dispositivo medico. Le persone con tali dispositivi dovrebbero:
Mantenere sempre il dispositivo wireless a una distanza superiore a 15,3 centimetri (6 pollici) dal dispositivo medico.
Non trasportare il dispositivo wireless in una tasca all’altezza del petto.
Allontanare il dispositivo wireless se si sospetta che si stia verificando qualche interferenza.
Seguire le indicazioni del produttore del dispositivo medico impiantato.
Se ha domande su come utilizzare il dispositivo wireless con un dispositivo medico impiantato, consulti il suo medico.

Ambiente operativo

Altri prodotti che utilizzano la stessa banda di frequenza (433MHz) di questo telecomando possono interferire nel controllo dei ricevitori. Assicurati che né il telecomando né i ricevitori siano vicini a queste fonti.

Dispositivi medici

Le apparecchiature di radiotrasmissione possono interferire nel funzionamento dei dispositivi medici che non sono adeguatamente protetti. Consultare un medico o il produttore del dispositivo medico per determinare se sono correttamente protetti contro i segnali esterni di radiofrequenza.

Ambienti potenzialmente esplosivi

Non utilizzare il dispositivo quando ci si trova in una zona con un’atmosfera potenzialmente esplosiva. Rispetti le indicazioni.

Specifiche tecniche

Alimentazione e ricarica della batteria: caricatore USB da 5V/1000mA. Connettore 5.5×2.1mm.
Dimensioni del dado (due misure a seconda del modello):
- 40x40x40cm
- 25x25x25 cm
Batteria al Litio polimetro di 7,7V / 2400mAh.

Tessuti:

Protezione antimicrobica,
Protezione antibatterica,
Protezione antimicotica,
Alta resistenza all’abrasione,
Resistenza alla traspirazione e alla saliva umana,
Resistenza all’urina,
Resistenza al sangue,
Peso totale: 620 gr/m2,
Spessore: da 0,5 mm a 1 mm,
Rispetta la normativa REACH,
Materiale ignifugo classificazione m2,
Rispetta la norma EN71-3 sicurezza dei giocattoli.
Misure: 80×80×87 cm.
Altezza del sedile: 40 cm o 50 cm.

Schiume:

Qualità tecniche delle schiume che utilizziamo nei nostri prodotti: Sia le schiume di poliuretano che quelle di polietilene sono schiume normalizzate e soddisfano i più rigorosi standard di regolamentazione europea, sia a livello tecnico che ambientale.

Descrizione dell'attrezzatura

Sensory Cube è un dado di colori wireless che ti permette di controllare la tua sala multisensoriale e gli elementi che hai in essa, sia in modo individuale (uno per uno) che combinato (tutti insieme).

Questo dispositivo serve sia per controllare tutti i nostri dispositivi di luce (Luminea) in modo individuale, sia per cambiare le scene audiovisive incluse nel Sistema SHX o cambiare tutti gli elementi della sala contemporaneamente. Essendo wireless e non richiedendo un’installazione complessa, ti permette di includerlo nella tua sala multisensoriale quando vuoi con una configurazione rapida e utilizzarlo immediatamente nelle tue interventi terapeutiche.

In ciascuna delle facce puoi mettere un’immagine se vuoi personalizzare le tue sessioni, poiché il dado ha delle custodie di plastica trasparenti su ciascuna faccia per inserire una foto stampata o carta.

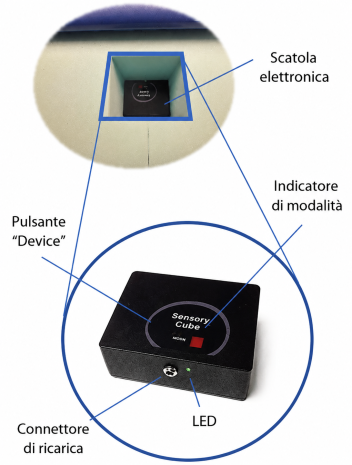

Parti del dispositivo:

Mesa in funzione

Istruzioni per l’uso

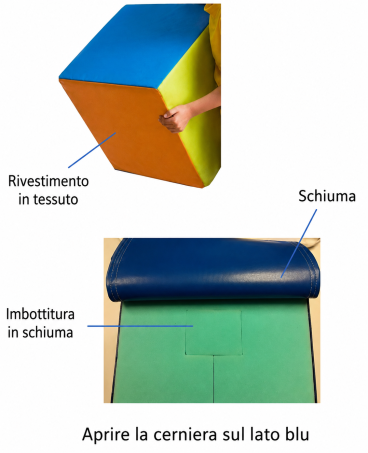

Per l’avvio del dado, è necessario aprire la cerniera sistemando il tessuto in modo che non si forzi il carrello della stessa.

Una volta aperta, si deve rimuovere la schiuma che copre la scatola elettronica.

Prima del primo utilizzo, è consigliabile effettuare una carica completa della batteria secondo le istruzioni della sezione “Carica della batteria” che verrà spiegata più avanti. Per questo può rimuovere la scatola elettronica del dado:

Per iniziare a usare il dado, deve accendere il dado secondo le istruzioni della sezione “Accensione e spegnimento“.
Selezionare la modalità di funzionamento come indicato nella sezione “Configurazione del telecomando“.
Rimontare la scatola elettronica all’interno del dado nella stessa posizione mostrata nell’immagine. È importante l’orientamento della scatola elettronica affinché i colori dei dispositivi corrispondano ai colori delle facce del dado.

Chiudi il dado e lancialo affinché agisca sui dispositivi della sala multisensoriale.

Dal momento in cui il dado rimane fermo in una posizione fino all’attivazione dell’azione corrispondente, deve passare un tempo di circa 2 secondi per assicurarsi che il dado abbia raggiunto una posizione stabile.

Accensione e spegnimento

Per accendere il dado, è necessario tenere premuto per 3 secondi il pulsante di configurazione “Device” fino a quando il LED indicatore situato accanto al connettore di carica lampeggi 3 volte in verde.
Per spegnerlo, è necessario tenere premuto per 3 secondi lo stesso pulsante di configurazione fino a quando il led indicatore lampeggi 3 volte in rosso.

Configurazione

Per cambiare il modo di funzionamento, è necessario seguire i seguenti passaggi:

Per selezionare il dispositivo che si desidera controllare, premere il pulsante «Device». Può selezionare tra uno dei 5 modi di funzionamento che permette:

Modo S: controllo delle sale SHX
Modo A: Tubo Luminea
Modo B: Fibre ottiche Luminea
Modo C: Altri elementi Luminea (linea led, secondo tubo o elementi con FO, piscina Luminea, pianeta Luminea, altro tubo Luminea e altri elementi FO).
Modo: tutti i dispositivi Luminea contemporaneamente (A, B e C).

La prima volta che premi uno dei pulsanti verrà visualizzato sull’indicatore il valore attualmente configurato. Ripremendo, si può modificare il valore di ciascuno dei parametri.

Dopo un po’ di tempo, l’indicatore si spegnerà per ridurre il consumo del dispositivo.

Nel caso in cui il dado sia spento, tentando di cambiare modalità l’indicatore rappresenterà una linea orizzontale.

Utilizzo dell'attrezzatura

1. Seleziona la modalità di funzionamento desiderata.

2. Tira il dado per attivare la funzione.

A. Controllo diretto dei dispositivi Luminea:

Seleziona uno dei modi di funzionamento per il controllo dei dispositivi Luminea: A, B, C,

Dopo aver lanciato il dado, il colore dei dispositivi cambierà in base al colore della faccia che è uscita.

B. Funzionamento in modalità SHX:

Configura il dado in modalità S. La casella del software SHX che si attiva con ogni faccia del dado è quella indicata di seguito:

Rosso: cella 1

Verde: cella 2

Giallo: cella 3

Blu: cella 4

Arancione: cella 5

Bianco: cella 6

Si raccomanda di spegnere il dado nel caso in cui non venga utilizzato.

Manutenzione e pulizia

Pulire regolarmente la superficie del dado per mantenere il massimo effetto visivo e una buona igiene.

Per la sua pulizia deve essere scollegato dalla corrente nel caso in cui stesse caricando.

Per pulire il dado, utilizzare acqua saponata e un panno morbido. Non utilizzare mai prodotti chimici né abrasivi per la pulizia del dado. Asciugare accuratamente la superficie.

Ispezioni periodiche

Controlla che lo stato del cavo di ricarica sia buono e non presenti danni. Controlla la superficie di tessuto del dado per evitare che piccole rotture possano strappare il tessuto.

Controlla che la scatola che contiene l’elettronica sia in buone condizioni e non presenti rotture. Nel caso di estrarla dalla schiuma, deve montarla con l’orientamento adeguato come mostrato nella seguente immagine:

Ricarica della batteria e manutenzione

Quando la batteria si sta esaurendo, il led indicatore lampeggerà in rosso ogni 4 secondi.
Per la ricarica della batteria, è necessario collegare il cavo di ricarica al caricatore USB fornito con il prodotto o a un caricatore con prestazioni simili: 5V-1000mA. Collegare dall’altro lato il cavo di ricarica alla scatola elettronica del dado.
Il tempo di carica dipenderà dallo stato della batteria, ma può oscillare tra le 4 e le 5 ore.
Durante il processo di carica il led di carica si illuminerà di colore rosso. Una volta terminata la carica, il led si illuminerà di colore verde.

Tenga presente che:

La batteria installata nel telecomando è di Polimero di Litio a cella singola. La batteria si scaricherà lentamente, anche se non viene utilizzata, poiché la batteria perde la sua carica da sola dopo un certo periodo di tempo. A seconda del tempo di stoccaggio del prodotto, la batteria potrebbe risultare scarica al momento dell’acquisto del prodotto. In tal caso, effettuare una carica completa prima di utilizzare il prodotto.
Le batterie agli ioni di polimero non ammettono sovratemperature, per questo motivo, evitate di lasciare il dado vicino a fonti di calore come radiatori, coperte elettriche, riscaldatori, ecc.
Deve essere presente durante il processo di carica per rilevare eventuali anomalie nel processo di carica.
La batteria può essere caricata e scaricata numerose volte, ma con il tempo si consumerà. Quando i tempi di durata della batteria saranno notevolmente più brevi del normale, è necessario sostituire la batteria. In tal caso contattate BJ Adaptaciones per la sostituzione.
Le batterie agli ioni di polimero possono essere caricate prima che si scarichino completamente, poiché non soffrono dell’effetto memoria di carica. È consigliabile non ricaricare la batteria prima che perda il 5% della sua carica, salvandola da cariche inutili e dannose per l’aumento della temperatura. Le scariche e le ricariche brevi e ripetute producono un aumento dell’inesattezza tra lo stato di carica della batteria e le letture del misuratore di potenza.
Il modo corretto di disconnettere l’alimentatore della fonte di energia esterna sarebbe quello di scollegare prima il cavo dalla presa a muro che alimenta l’alimentatore-caricatore dell’apparecchiatura. Infine si rimuove la presa-connettore che porta la tensione all’apparecchiatura stessa.
La forma inversa sarebbe la raccomandabile per la connessione all’alimentatore.
Quando scollegate un caricabatterie o un accessorio, afferrate la spina e tirate da questa, non dal cavo.
Quando non utilizza il caricabatterie, scollegatelo dalla presa elettrica e dal dispositivo.
Non utilizzare il caricabatterie all’aperto.
Se crede che la batteria o il caricabatterie siano danneggiati, contatti Qinera per farli controllare prima di continuare a usarli. Non utilizzare mai un caricabatterie o una batteria danneggiati.

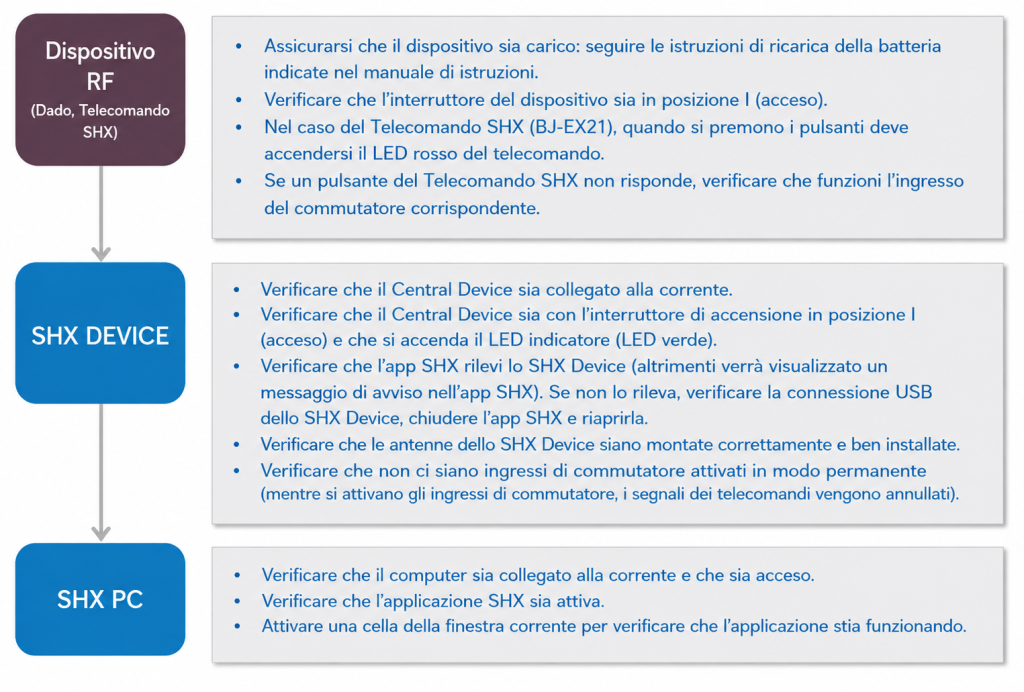

Risoluzione dei problemi

Nel caso in cui il Sistema non risponda, segua la seguente guida.

Per assicurarsi che non sia un errore della scena attuale, può eseguire i test in diverse scene:

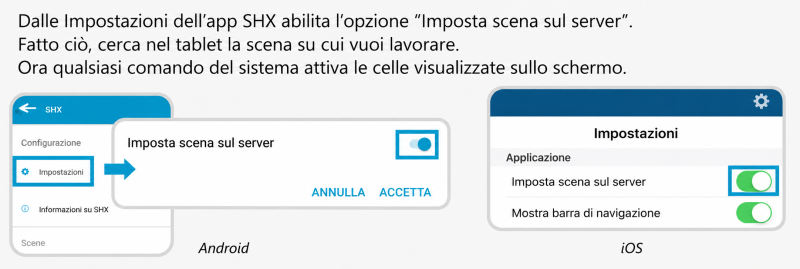

I pulsanti che si attivano dal Telecomando SHX o dal Dado, non corrispondono alla scena che si vede nel tablet:

Se il contenuto che si attiva quando si preme un pulsante del telecomando o si tira un Dado SHX non corrisponde alla scena che si sta vedendo sul tablet SHX, è necessario controllare le impostazioni del tablet. Controlla la seguente impostazione nel tablet:

Riciclaggio

Eliminazione corretta di questo prodotto

Al termine della vita utile del prodotto né questo né i suoi accessori elettronici (come il caricatore o il cavo USB) dovranno essere eliminati insieme ad altri rifiuti domestici.
Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separate questi prodotti da altri tipi di rifiuti e riciclateli correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Eliminazione corretta delle batterie di questo prodotto

Le batterie non devono essere smaltite insieme ad altri rifiuti domestici. I simboli chimici Hg, Cd o Pb, se presenti, indicano che la batteria contiene mercurio, cadmio o piombo a livelli superiori ai valori di riferimento ammessi dalla Direttiva 2006/66 dell’Unione Europea. Se le batterie non vengono smaltite correttamente, queste sostanze potrebbero provocare lesioni personali o danneggiare l’ambiente.
Per proteggere le risorse naturali e promuovere il riciclaggio, separa le batterie dagli altri rifiuti e riciclale tramite il sistema di raccolta gratuito della tua località.
Non getti le batterie nel fuoco, poiché potrebbero esplodere. Smaltisca le batterie secondo le normative locali. Riciclatele sempre che sia possibile. Non buttarle nella spazzatura domestica.
Non smontare, tagliare, aprire, schiacciare, piegare, perforare né triturare gli elementi della batteria o le batterie. Se si osservano perdite nella batteria, evitare che il liquido della batteria venga a contatto con gli occhi o con la pelle. Se il contatto è già avvenuto, pulire immediatamente la pelle o gli occhi con acqua, o richiedere assistenza medica.

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:

Qinera
c/ Pacífic 51
08027 Barcellona, Spagna
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
