Tappeto in fibra ottica SHX

BJ-EMTFAFOX

Info
Abre todas las pestañas
Imprime la página
  • È necessario leggere tutto il manuale prima di iniziare.
  • Il prodotto deve essere sempre utilizzato sotto la supervisione di un adulto.
  • Si raccomanda un’ispezione periodica delle fibre per rilevare rotture nelle strisce di fibra, in tal caso dovrà essere sostituito l’intero mazzo.
  • La fibra ottica è progettata per creare un effetto ottico e gli utenti possono toccarla e torcerla delicatamente. Tuttavia, non deve mai essere messa in bocca, morsa, allungata, annodata, usata come corda per legare mani o piedi, seduti sopra il mazzo, usata come frusta o immersa in acqua. Esiste il rischio di strangolamento.
  • NON coprire i fori di ventilazione.
  • Per evitare danni alla vista, non guardare direttamente la lente della fonte di luce.
  • Questo prodotto è progettato per un uso esclusivamente interno.
  • Le persone soggette a crisi epilettiche devono tenere conto degli effetti che questo effetto di luci può avere su di loro.
  • Fai attenzione ai cavi del prodotto. Nel caso in cui rilevi un difetto in qualche cavo, scollega il dispositivo dalla corrente e contatta il supporto tecnico.
  • Il prodotto è progettato per creare un effetto visivo e sensitivo, quindi non deve mai essere scosso, rovesciato o colpito con oggetti duri.

Specifiche elettriche

  • Alimentazione delle fibre: 5V, 2A
  • Tensione per l’alimentatore: 230V
  • Potenza: 12W
  • Dimensioni: 2x1m
  • Dimensioni della sorgente luminosa: 180x80x50mm.
  • Lunghezza del cavo DMX: 6m

Introduzione al prodotto

Tappeto in fibra ottica di colore nero con tessuti brillanti crea un effetto impressionante.

Un’esperienza visiva e tattile ideale.

Questo è il modello di tappeto in fibra ottica adatto per sale con il Sistema SHX, offrendo infinite opzioni di controllo con qualsiasi elemento SHX, potendo scegliere qualsiasi colore o addirittura far cambiare il colore del tubo con il colore dell’immagine proiettata o con la voce.



Componenti del prodotto

Tappeto

Fonte di luce SHX

Cavo DMX

Alimentatore corrente

  • Si deve prevedere una presa di corrente 230V per l’alimentazione del dispositivo.
  • Si deve prevedere una connessione DMX per il controllo dell’illuminazione (connettore DMX femmina).
  • Nel caso si vogliano controllare più elementi di illuminazione, si deve prevedere una seconda connessione DMX per dare continuità al segnale (connettore DMX maschio).

Il tappeto deve essere posato su una superficie piana, regolare e stabile.

Se si desidera fissare la fonte di luce al pavimento o al muro (opzionale):

Elementi necessari per il montaggio:

Per il montaggio del dispositivo avrà bisogno dei seguenti elementi non inclusi con il prodotto:

  • 4x tassello di fissaggio a parete (6mm). Assicurati che i tasselli siano adatti per la superficie di montaggio.
  • 4x vite con testa cilindrica.

Montaggio:

  • Smonti le viti che fissano i piedini di gomma della fonte di luce.
  • Fissare la fonte di luce al soffitto/parete avvitando i quattro fori del perimetro della fonte di luce (controllare se la superficie su cui si andrà a fissare il prodotto è sicura e adeguata).

Controllare in anticipo che il fascio di fibre possa essere collegato con facilità.

Montaggio del fascio di fibre:

  • Inserire il connettore del fascio di fibre all’interno del ricettacolo della sorgente luminosa fino a quando non si fissa, una volta inserito fissare con la vite e la chiave predisposte a tale scopo.



Modalità di funzionamento

Il Tappeto viene preconfigurato per essere controllato dal sistema SHX, anche se è possibile configurarlo per l’uso in modalità passiva dove la fibra cambia colore fondendo i colori RGB con una transizione morbida e lenta.

Modo SHX

Per il suo utilizzo con il sistema SHX, il cavo DMX deve essere collegato al connettore DMX IN. Questo cavo deve essere collegato al resto del bus DMX dell’installazione. Nel caso in cui questo elemento sia l’ultimo dell’intera installazione, si dovrebbe collegare il terminatore di bus all’uscita DMX OUT (questo terminatore è fornito con il dispositivo BJ Central Device).  Se deve continuare il segnale DMX verso un altro dispositivo, deve collegare il cavo DMX al connettore DMX out.

Allo stesso modo, è necessario configurare l’indirizzo DMX tramite i microinterruttori come mostrato nella figura (indirizzo 224):

Modo Passivo

Per il loro uso in modalità passiva, i microinterruttori devono essere configurati nel seguente modo:

Alimentare l’attrezzatura

Deve alimentare la fonte di luce. Da un lato si deve collegare l’alimentatore alla fonte di luce come mostrato nella figura e dall’altro lato si deve collegare l’alimentatore alla corrente elettrica.

Prima di iniziare

Controllare i seguenti punti:

  • Il dispositivo deve essere collegato alla corrente.
  • Il cavo DMX deve essere collegato al dispositivo.
  • Il dispositivo centrale SHX deve essere acceso.

Uso del prodotto

  • Dal software SHX può controllare l’illuminazione del dispositivo.
  • All’interno dell’applicazione SHX troverà una scheda che consente di cambiare i colori del dispositivo: può scegliere tra diversi colori o attivare la funzione di cambiamenti automatici di colore.

  • Premendo il pulsante di spegnimento dell’applicazione SHX puoi spegnere il dispositivo.
  • Può configurare i diversi contenuti dell’applicazione SHX per creare gli effetti desiderati associati a quel contenuto. Consultare il manuale dell’applicazione SHX per vedere come creare questi contenuti (modalità automatica, secondo le scene SHX, per suono, simultaneamente con gli altri elementi o indipendente).

Per il controllo del dispositivo è stata creata nell’applicazione SHX.

I parametri di configurazione sono i seguenti:

Controllo dell’illuminazione:

  • Direzione DMX: 224

Nell’applicazione SHX è creato all’interno dei dispositivi DMX con la seguente configurazione:

  • Disconnettere il dispositivo dalla corrente elettrica prima di effettuare la pulizia.
  • Usare un panno morbido inumidito con acqua saponosa per pulire il prodotto.
  • Non usare prodotti abrasivi.
  • Asciugare accuratamente il prodotto prima di ricollegarlo alla corrente.
  • NON collegare l’apparecchio se sono entrati liquidi all’interno.
  • NON COPRIRE le griglie di ventilazione della sorgente luminosa e mantenerle pulite per evitare il surriscaldamento.

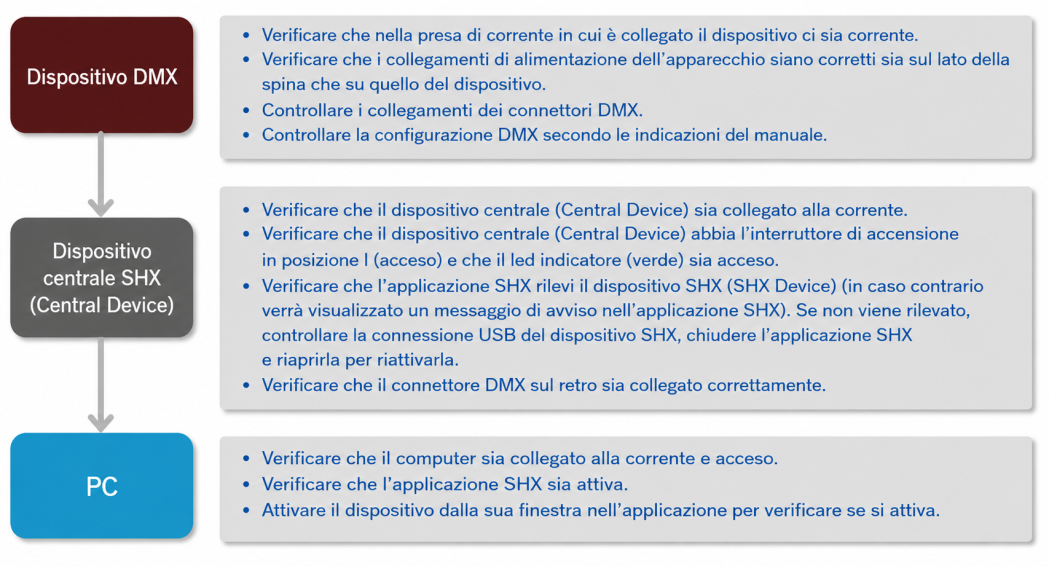

Per una risoluzione dei problemi di base dei dispositivi DMX seguire i seguenti passaggi:

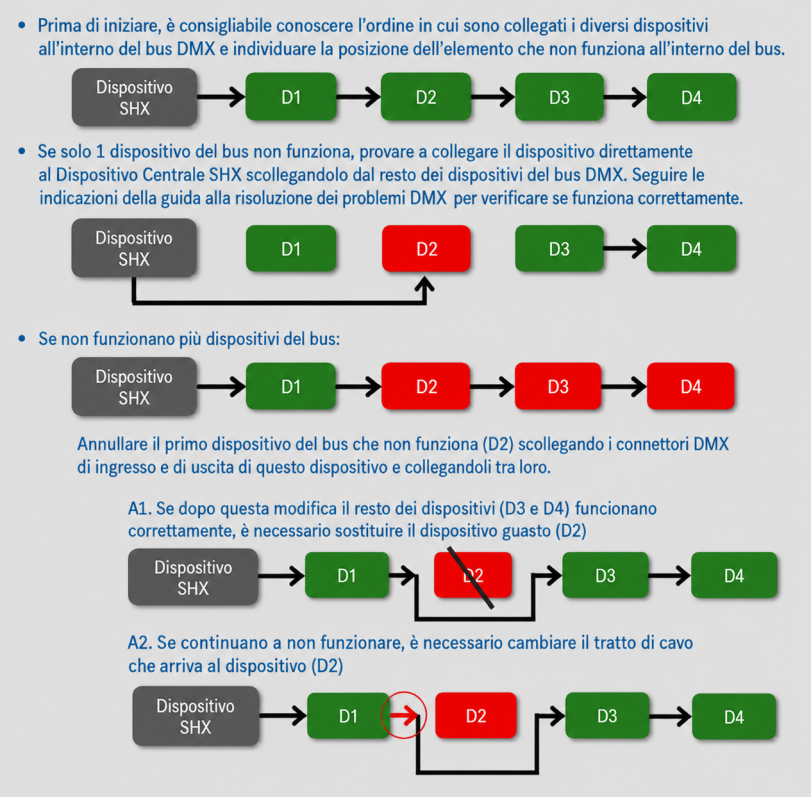

Quando un dispositivo DMX sta influenzando il buon funzionamento di altri dispositivi nel bus DMX, segua i seguenti passaggi per identificare se un dispositivo è difettoso o se il problema è legato al cavo utilizzato per collegare tutti i dispositivi.

  • Al termine della vita utile del prodotto né questo né i suoi accessori elettronici (come ad esempio il cavo USB) dovranno essere eliminati insieme ad altri rifiuti domestici.
  • Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separa questi prodotti da altri tipi di rifiuti e riciclali correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
  • Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Entro il periodo di garanzia legale ci impegniamo a correggere gratuitamente mediante riparazione o sostituzione i difetti del prodotto derivanti da materiali difettosi o da difetti di fabbricazione.

Qualsiasi alterazione non autorizzata o modifica del prodotto annullerà questa garanzia.

Questo prodotto è conforme ai requisiti indicati dalla Direttiva Europea 2004/108/CE.

La dichiarazione di conformità può essere scaricata dal nostro sito web Qinera.com

Se trova qualsiasi difetto o mancanza di materiale, per favore contatti il nostro servizio tecnico per assistenza.

Qualsiasi danno o rottura verificatasi durante il trasporto deve essere segnalato entro i tre giorni successivi alla ricezione.

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:

Qinera
c/ Pacífic 51
08027 Barcellona, Spagna
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
