Sicurezza

È necessario leggere tutto il manuale prima di iniziare.
Il prodotto deve essere sempre utilizzato sotto la supervisione di un adulto.
Non usare mai prodotti abrasivi sulla stoffa (ammoniaca, acetone, candeggina…).
In caso di contatto del mobiliario con liquidi, asciugare immediatamente le superfici per evitare che la schiuma si bagni. Le cuciture non sono impermeabili.
Installa i cavi in modo che non possano subire strappi o schiacciamenti.
Non coprire le griglie di ventilazione affinché il calore generato nell’unità possa dissiparsi facilmente.
Il dispositivo non può essere utilizzato all’aperto né in ambienti umidi.
Non maneggiare il dispositivo con le mani bagnate.
Disconnettere il dispositivo dalla corrente elettrica nel caso in cui:
1. apprezzi qualche difetto nel prodotto o nei cavi.
2. a causa di un colpo il prodotto abbia subito qualche danno.
3. il comportamento non sia adeguato.
En ese caso el Panel deberá ser reparado.

Specifiche tecniche

Dimensione dello schermo: 42″ diagonale
Rapporto di aspetto: 16:9
Risoluzione dello schermo: 1.920 × 1080 @60Hz
Angolo di visione: orizzontale ± 89º a 178º / verticale ± 89º a 178º
Luminosità: 500 nits
Contrasto: 4000:1
Altoparlanti: 4 × 5W stereo
Alimentazione: 240Vac a 50/60Hz
Dimensioni: 1007 mm × 596 mm × 60 mm (senza la protezione morbida né il supporto a parete).
Peso: 20.78 Kg
Temperatura di lavoro ottimale: 0º a 35º

Tessuti:

Lunghezza cavo: 15 metri
Connettore del cavo: Speakon Maschio
Protezione antimicrobica,
Protezione antibatterica,
Protezione antimicotica,
Alta resistenza all’abrasione,
Resistenza alla traspirazione e alla saliva umana,
Resistenza all’urina,
Resistenza al sangue,
Peso totale: 620 gr/m2,
Spessore: da 0,5 mm a 1 mm,
Rispetta la normativa REACH,
Materiale ignifugo classificazione m2,
Rispetta la norma EN71-3 sicurezza dei giocattoli.
Misure: 40×40

Schiume:

Qualità tecniche delle schiume che utilizziamo nei nostri prodotti: sia le schiume di poliuretano che quelle di polietilene sono schiume normalizzate e soddisfano i più rigorosi standard di regolamentazione europea, sia a livello tecnico che ambientale.

Descrizione dell'attrezzatura

Questo grande pannello tattile consente di controllare il software BJ Control SHX per selezionare qualsiasi scena, così come scegliere la collezione di scene che saranno attivate dal resto dei controllori. Inoltre, è possibile aggiungere qualsiasi altro software sensoriale e aumentare le sue possibilità.

Il pannello tattile è compatibile con il sistema SHX.

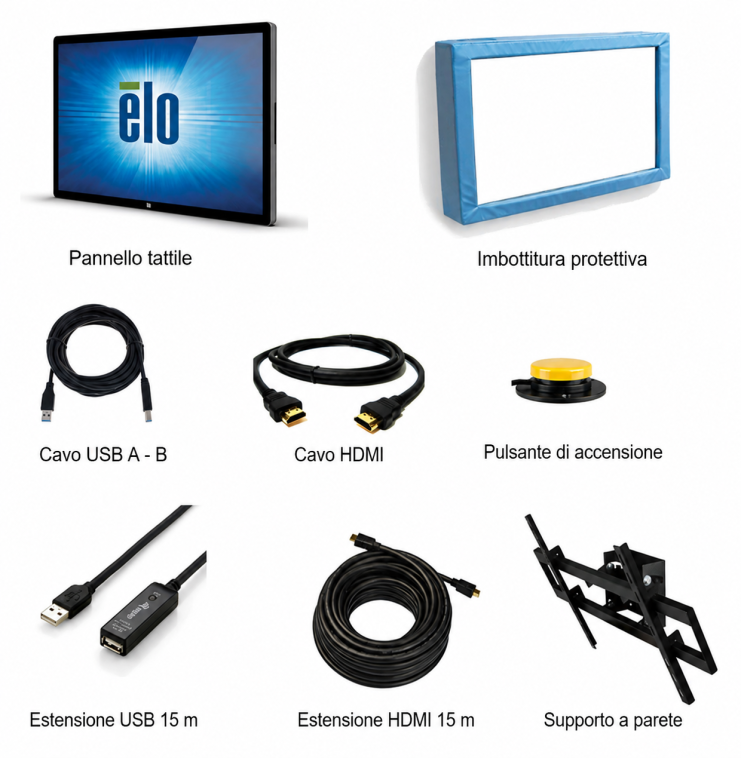

Componenti del pannello tattile SHX

Preinstallazione

Per l’installazione del Pannello SHX è necessario:

Cavo HDMI dal computer (fornito con il prodotto)
Cavo USB dal computer (fornito con il prodotto)
Presso elettrica 230 Vac

Montaggio dell'apparecchiatura

1. Connessioni elettriche

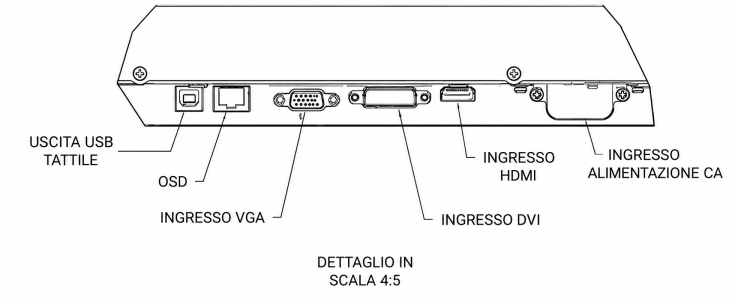

Per il montaggio del pannello è necessario rimuovere il coperchio che nasconde le connessioni nella parte posteriore del pannello.

Si devono effettuare le seguenti connessioni:

Collegare il cavo di alimentazione alla connessione “Ingresso di alim. CA”
Collegare il cavo HDMI al connettore “Ingresso HDMI”. L’altro estremo deve essere collegato al computer. Se è necessario, utilizzare l’estensione del cavo HDMI fornito.
Collegare il cavo USB al connettore “Uscita USB tattile”. L’altro estremo deve essere collegato a una porta USB disponibile del computer. Se necessario, utilizzare il cavo di estensione USB fornito.
Nel telecomando OSD adattato, collegare il pulsante di accensione fornito con il prodotto:

IMPORTANTE: è necessario consultare il manuale del monitor allegato per conoscere il funzionamento e la configurazione dello stesso.

2. Supporto a parete

Materiali necessari per il montaggio:

Per il montaggio di questo equipaggiamento avrà bisogno dei seguenti elementi non inclusi con il prodotto:

4 o 8 tasselli (minimo 8mm) (assicurati di usare i tasselli adeguati per la superficie di montaggio)
4 /8 viti.

Montaggio:

Passo 1: Fissare la piastra di supporto al muro:

Considerazioni da tenere in considerazione per effettuare una corretta installazione del monitor:

Verificare che il muro dove verrà posizionato il monitor sia in grado di sostenere fino a 4 volte il peso totale dell’attrezzatura da installare.
È sempre responsabilità dell’installatore assicurarsi che il fissaggio della piastra di montaggio sia sufficientemente resistente al peso del monitor.

Passo 2: Appendere il pannello sulla piastra di fissaggio

Passo 3: Inserire la barra di blocco.

Passo 4: Posizionamento del pacciame

Posizionare il rivestimento sul telaio del monitor rimuovendo le protezioni del nastro biadesivo. Una volta posizionato il telaio, fissare il pulsante di accensione in un luogo accessibile e comodo per accendere il monitor.

Messa in funzione e utilizzo del pannello SHX

Per l’uso del pannello si devono seguire i seguenti passaggi:

Accendere il pannello con il pulsante che si allega
Accendere il computer a cui è collegato il pannello
Non appena il computer si sarà avviato, l’immagine apparirà sul pannello.
Si può spegnere il pannello premendo il pulsante di accensione.

Se ha acquistato il prodotto senza un SHX Rack o SHX Compact, per un corretto funzionamento del dispositivo, dovrà installare i file di installazione (driver) del Pannello nel computer. Segua le indicazioni della sezione “Il touchscreen non funziona correttamente” nella sezione Risoluzione dei problemi di questo manuale.

Manutenzione e pulizia

Pulizia del rivestimento protettivo:

Lavare con acqua e sapone delicato
Risciacquare con acqua pulita.
Asciugare con un panno morbido.

Manutenzione del pannello

Disconnettere il cavo di alimentazione CA prima di pulire.
Per pulire lo schermo, utilizzare un panno leggermente inumidito con un detergente delicato.
È importante che la sua unità rimanga asciutta. Non permettere che liquidi entrino all’interno dell’unità. In caso di ingresso di liquidi, faccia ispezionare l’unità da un tecnico di servizio qualificato prima di riaccenderla.
Non pulire lo schermo con un panno o una spugna che possa graffiare la superficie.

Quando pulisci lo schermo tattile, usa un detergente per finestre o vetri applicato su un panno o una spugna puliti. Non applicare mai il detergente direttamente sullo schermo tattile. Non utilizzare alcol (metilico, etilico o isopropilico).

Risoluzione dei problemi

Il pannello SHX non si accende:

Controlli che il cavo di alimentazione CA sia correttamente collegato.
Controlli che l’alimentatore CA funzioni.
Controlli che la presa a cui è collegato il pannello abbia corrente.

La luminosità del pannello è attenuata.

Utilizza il menu OSD per aumentare la luminosità e il contrasto. (Consultare il manuale dell’utente del pannello).

Perché il monitor mostra il messaggio “Out Of Range” (Fuori intervallo)?

Regoli la risoluzione e la modalità di frequenza del computer affinché rientrino negli intervalli di frequenza consentiti specificati: Frequenza di sincronizzazione orizzontale (31,5 – 73 KHz), Frequenza di sincronizzazione verticale (47 – 63 Hz)

Non funziona il pannello tattile.

Controlla che il cavo USB sia collegato a entrambe le estremità.

Appare il messaggio “Nessun segnale” sullo schermo.

Controlla che il cavo HDMI sia collegato al computer e allo schermo.

Con il telecomando OSD, attraverso il menu di configurazione, controlla che l’impostazione dell’ingresso del segnale corrisponda alla porta a cui è collegato il cavo HDMI.

Il touchscreen non funziona correttamente:

In caso la funzione touch non funzioni correttamente, è necessario scaricare i file di installazione del pannello touch.

Può scaricare i file dalla pagina di ELO:

https://www.elotouch.com/support/downloads#/

Nella pagina web selezioni il driver adeguato secondo il modello di dispositivo e il sistema operativo che dispone nel suo computer.
Installa i file che scarichi seguendo le indicazioni del programma di installazione.
Una volta installati, eseguite il programma di configurazione ELO e effettuate una calibrazione dello schermo.

Riciclaggio

Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separate questi prodotti da altri tipi di rifiuti e riciclateli correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.
