  • Per garantire il funzionamento sicuro del dispositivo, si raccomanda di leggere completamente questo manuale dell’utente prima di iniziare a utilizzarlo.
  • Evitare che il cavo del dispositivo possa provocare cadute o soffocamento.
  • Non utilizzare il dispositivo se il cavo è danneggiato.
  • Evitare che possano cadere liquidi sul dispositivo.
  • Usare il dispositivo sotto supervisione di un adulto.
  • Connessione USB 2.0
  • Tensione di funzionamento: 5V
  • Corrente di funzionamento: 200mA
  • Frequenza di lavoro: 13,56Mhz
  • Dimensioni: 200x165x36mm
  • Lunghezza del cavo: 5m
  • Distanza di lettura: 3cm
  • Schede compatibili: Mifare classic 1k
  • Sistemi operativi compatibili:
    • Windows®
    • Linux®
    • Mac OS®
    • Android™ 3.1 e superiori.

SHX Proximity è un nuovo modo di interazione in una sala multisensoriale che permette l’interazione dell’utente con la sala utilizzando oggetti reali che modificano l’ambiente e trasformano tutta la sala in un’atmosfera tematica direttamente collegata a quell’oggetto.

Avvicinando le schede o gli adesivi al lettore SHX Proximity, è possibile attivare contenuti preparati con l’applicazione SHX e controllare gli elementi della sala multisensoriale o creare effetti avvolgenti che inonderanno la sala per creare esperienze personalizzate, immersive e uniche.

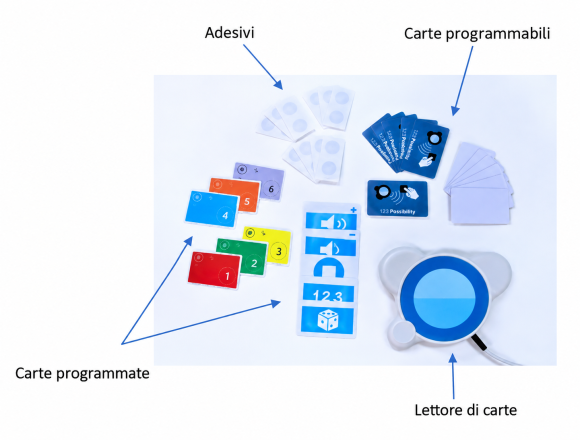

Il dispositivo è composto dai seguenti elementi:





PASSO 1.

Collegare il lettore SHX Proximity direttamente alla porta USB del computer dove è installata l’applicazione SHX.

Nel caso ne avesse bisogno, può utilizzare l’estensore USB fornito con il prodotto (15m).

IMPORTANTE: utilizzare esclusivamente il cavo di prolunga fornito con il prodotto. Altri tipi di prolunghe possono causare un malfunzionamento.

PASSO 2.

Posiziona il Magic Table nel posto giusto della sala.

Avvicini le schede o gli adesivi all’area del sensore del SHX Proximity per attivare celle o scene programmate con l’applicazione SHX:

Con il prodotto vengono forniti 18 schede e 18 adesivi programmabili. Programando le schede o gli adesivi, puoi associarli a qualsiasi cella che hai creato con il software SHX. Può anche attivare una scena con cui desidera lavorare.

Può personalizzare le schede mettendo un’etichetta o un pittogramma che ne identifichi la funzione.

Gli adesivi e le schede possono essere attaccati a qualsiasi oggetto che sia correlato al contenuto o all’elemento della stanza che si desidera attivare.

Con l’attrezzatura vengono fornite schede che hanno già funzioni programmate: (queste schede non possono essere riprogrammate)

  • Schede per aumentare o diminuire il volume del computer.

  • Scheda per spegnere gli elementi della sala multi-sensoriale.

  • (tessera casuale) Questa tessera permette di attivare una cella della scena attuale in modo casuale.

  • (tessera sequenziale) Ogni volta che avvicini la tessera, si attiveranno sequenzialmente le celle della scena attuale.

  • (tessere dall’1 al 6) queste tessere le permettono di accedere direttamente alle prime 6 celle della scena attuale.



¿Come programmare una scheda con l’applicazione SHX per attivare una CELLA?

PASSO 1. Attiva la modalità di modifica dell’applicazione SHX (immagine File – modifica)

PASSO 2. Fai clic sulla cella a cui desideri associare la scheda.

PASSO 3. Fai clic sull’icona di registrazione della scheda:

Di seguito apparirà il messaggio per avvicinare la carta al lettore SHX Proximity:

PASSO 4. Metta la carta sul lettore di carte.

PASSO 5. Fai clic su “Accetta” per convalidare la configurazione.

PASSO 6. Una volta terminata la lettura, rimuova l’oggetto.

¿Come programmare una scheda per attivare una scena creata con l’applicazione SHX?

PASSO 1. Attiva la modalità di modifica dell’applicazione SHX.

PASSO 2. Scegli la scena che vuoi associare alla carta.

PASSO 3. Fai clic sull’icona di registrazione della scheda che si trova accanto al nome della scena:

Di seguito apparirà il messaggio per avvicinare la carta al lettore della Magic Table:

PASSO 4. Metta la carta sul lettore di carte.

PASSO 5. Fai clic su “Accetta” per convalidare la configurazione.

PASSO 6. Una volta terminata la lettura, rimuova l’oggetto.

IMPORTANTE: le schede programmate con funzioni speciali che vengono fornite con l’attrezzatura sono protette e non possono essere riprogrammate.

Riprogrammazione delle schede:

Se desidera riprogrammare una scheda, basta che la riscriva seguendo tutta la procedura spiegata.

Per la manutenzione e la pulizia del prodotto, tenere presente le seguenti precauzioni:

  • Non colpite il tavolo con gli oggetti e posizionatelo in un luogo stabile dove non possa cadere.
  • Evitare che il cavo possa danneggiarsi o subire strappi.
  • Controlla periodicamente il cavo per verificare che non sia danneggiato.
  • Non collegare l’apparecchiatura ad altri tipi di connessioni che non siano porte USB di un computer.
  • Per collegare e scollegare il cavo, afferralo sempre dal connettore. Non tirare direttamente il cavo.
  • Evitare che l’uscita del cavo sia piegata o in una posizione forzata.
  • Per la pulizia del dispositivo, pulirlo con un panno leggermente inumidito con acqua. Non utilizzare sostanze abrasive. Esegui sempre la pulizia con il dispositivo scollegato.
  • Evitare che possano entrare liquidi all’interno della scatola per le entrate del commutatore poiché possono danneggiare seriamente l’apparecchiatura.
  • Questo dispositivo non è progettato per l’uso all’aperto.
  • In caso di guasto non manomettere il dispositivo.
  • Al termine della vita utile del prodotto né questo né i suoi accessori elettronici (come ad esempio il cavo USB) dovranno essere eliminati insieme ad altri rifiuti domestici.
  • Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separa questi prodotti da altri tipi di rifiuti e riciclali correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
  • Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

1. ¿Posso attaccare gli adesivi a oggetti metallici?

Non è consigliabile perché potrebbe interferire con il segnale RF.

2. ¿Quante volte posso sovrascrivere una scheda o un adesivo?

Si possono registrare tutte le volte che si desidera.

Le schede consegnate programmate non possono essere sovrascritte.

3. ¿A che distanza devo avvicinare la scheda affinché il dispositivo SHX Proximity la legga?

Le schede devono essere a meno di 3 cm affinché il lettore le riconosca.


1. SHX Proximity non riconosce le schede o gli adesivi

  1. Controlla che la connessione USB del Proximity sia corretta. Controlla che il cavo sia in buone condizioni.
  2. Controlli che il computer riconosca correttamente il Proximity. A tal fine, può andare su “Gestione dispositivi” di Windows e controllare che il Proximity appaia come dispositivo di gioco:

Nel caso in cui non rilevi il dispositivo, prova a collegare il Proximity a una porta USB diversa.

Se il problema persiste, provi a riavviare il PC.

4. Apri l’applicazione SHX.

5. Attivi dal computer la cella associata alla scheda che sta testando e verifichi che venga eseguito il contenuto associato.

6. Controlli che avvicinando la scheda si accenda la luce blu nella parte inferiore del Proximity.

7. Se avvicinando la scheda non viene riprodotto il contenuto che aveva provato in precedenza, provi a riprogrammare la scheda. e riprovi.

2. Quando si avvicina una scheda o un adesivo al lettore, si sente un suono di Windows.

Può eliminare il suono di avviso di rilevamento della scheda che genera Windows nelle impostazioni audio di Windows:

Entro il periodo di garanzia legale ci impegniamo a correggere gratuitamente mediante riparazione o sostituzione i difetti del prodotto derivanti da materiali difettosi o da difetti di fabbricazione.

Qualsiasi alterazione non autorizzata o modifica del prodotto annullerà questa garanzia.

Questo prodotto è conforme alle norme:

ISO 18092, ISO 14443, ISO 7816, NFC Forum, FeliCa Performance Certification, PC/SC, CCID, LASCOM, EN60950/IEC 60950, CE, FCC, VCCI, MIC, KC, RoHS 2, USB Full Speed, Microsoft® WHQL

La dichiarazione di conformità può essere scaricata dal sito web di Qinera.

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:

Qinera
c/ Pacífic 51
08027 Barcellona, Spagna
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
