Sicurezza

È necessario leggere tutto il manuale prima di iniziare.
Il prodotto deve essere sempre utilizzato sotto la supervisione di un adulto.
Si raccomanda un’ispezione periodica del tappeto per rilevare le fibre che sporgono dal tappeto.
NON coprire i fori di ventilazione della fonte di luce.
Per evitare danni alla vista, non guardare direttamente la lente della fonte di luce.
Questo prodotto è progettato per un uso esclusivamente interno.
Le persone soggette a crisi epilettiche devono tenere conto degli effetti che questo effetto di luci può avere su di loro.
Fai attenzione ai cavi del prodotto. Nel caso in cui rilevi un difetto in qualche cavo, scollega il dispositivo dalla corrente e contatta il supporto tecnico.
Il prodotto è progettato per creare un effetto visivo e sensitivo, quindi non deve mai essere scosso, rovesciato o colpito con oggetti duri.
Non pieghi il tappeto poiché si possono rompere le fibre ottiche all’interno.
Non tirare né piegare il fascio di fibre che esce dal tappeto.

Specifiche tecniche

Specifiche elettriche

Alimentazione della fonte di luce: 5V, 2A
Tensione per l’alimentatore: 230V – 50Hz
Potenza: 6W
Misure (larghezza x lunghezza): 2m x 1m.
Dimensioni della sorgente luminosa: 180x80x50mm.
Lunghezza del cavo DMX: 6m

Un dispositivo multisensoriale progettato per offrire un’esperienza interattiva basata sulla stimolazione visiva e il movimento. Attraverso la pressione o il contatto, attiva effetti di luce che rispondono all’azione dell’utente, favorendo la relazione causa-effetto.

Puoi controllare i colori del tappeto con un telecomando a 6 pulsanti, il dado gigante dei colori ‘Sensory Cube’, il tappeto wireless dei colori ‘Sensory Step‘, l’interruttoreche preferisci, o scaricare gratuitamente Luminea App per controllare i colori del cielo stellato in modo unico.

L’App di Luminea permette di controllare uno o più dispositivi Luminea e include decine di attività piene di possibilità che sfruttano l’attrattiva e l’interattività della fibra, essendo ideale per l’intervento terapeutico e/o educativo. Inoltre, potrai creare con molta facilità le tue attività personalizzate.

Oltre a utilizzare il tappeto Luminea in un piccolo angolo multisensoriale, puoi anche utilizzarlo come parte di un ambiente con Sistema SHX dove si combina con altri dispositivi Luminea, e con immagini, video, suono, vibrazione e altri effetti coinvolgenti. Trasformerai tutta la stanza in un ambiente tematico immersivo con un solo tocco di un pulsante.

Le sale SHX permettono a loro volta di controllare qualsiasi dispositivo Luminea con la voce, lo sguardo, con oggetti reali, o altri comandi specifici.

Componenti del prodotto

Fonte di luce (1).
Alimentatore per fonte di luce (2).
Cavo DMX maschio-femmina di 6m (3).
Tappeto Luminea (4).
Chiave a brugola per il montaggio delle fibre nella sorgente luminosa (3mm).

1. 2. 3.

Preinstallazione

Si deve prevedere una presa di corrente 230V per l’alimentazione del dispositivo.
Si deve prevedere una connessione DMX per il controllo dell’illuminazione (connettore DMX femmina).
Nel caso si vogliano controllare più elementi di illuminazione, si deve prevedere una seconda connessione DMX per dare continuità al segnale (connettore DMX maschio).

Installazione dell'apparecchiatura

Fissaggio della fonte di luce a parete / soffitto:

Nella parte inferiore della fonte di luce troverai due fori per fissare la fonte di luce a una parete o soffitto.
Fissare la fonte di luce mettendo 2 viti sulla superficie di montaggio. La testa della vite deve sporgere di circa 4mm dal muro. (La distanza tra i fori è di 100mm.
Posizionare la fonte allineando i fori della base con le viti.
Controllare in anticipo che il fascio di fibre possa essere collegato con facilità.
Spostare la fonte nella direzione corrispondente.

Montaggio delle fibre:

Inserire il connettore del fascio di fibre all’interno del ricettacolo della sorgente luminosa fino a quando non si fissa, una volta inserito fissare con la vite e la chiave predisposte a tale scopo.

Messa in funzione

Messa in funzione

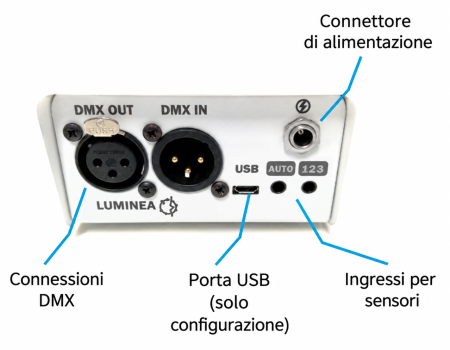

Collegare la sorgente di luce alla corrente elettrica tramite l’alimentatore fornito al connettore di alimentazione della sorgente di luce.
Nel momento in cui lo collegherai, la sorgente luminosa si accenderà di colore bianco per 10 secondi. Dopo questo tempo funzionerà in modalità automatica (vedere la sezione successiva).

Se si utilizza il dispositivo in un ambiente SHX, è necessario collegare il cavo DMX per il controllo dell’illuminazione alla connessione DMX IN.
Nel caso si vogliano controllare più elementi di illuminazione, è necessario collegare il cavo DMX dal connettore DMX OUT al successivo elemento DMX.
Nel caso in cui questo elemento sia l’ultimo dell’intera installazione, si dovrebbe collegare il terminatore di bus all’uscita DMX OUT (questo terminatore è fornito con il dispositivo SHX Central Device).

Utilizzo dell'apparecchiatura

Uso tramite interruttori

Questa entrata accende e spegne il dispositivo. Una volta in funzione, l’illuminazione cambia automaticamente e le bolle si attivano.

Questa entrata cambia di colore l’illuminazione in modo ciclico, passando per i colori rosso, verde, giallo, blu, arancione, bianco e spento. All’inizio di un ciclo dopo lo spegnimento, si attivano le bolle.

Uso con telecomando senza fili

Può controllare il dispositivo dal telecomando wireless Button 6 o dal dado SHX.

Configura nel telecomando il Pulsante 6 affinché funzioni con dispositivi di questo tipo e cambi il colore del dispositivo direttamente dal telecomando wireless.

Controllo da un tablet Android

Se lo desidera, può controllare la fibra direttamente da un tablet Android con l’app Luminea.

Si devono seguire i seguenti passaggi:

Collega il dispositivo al tablet.

Seleziona il dispositivo nell’elenco dei dispositivi dell’app.

Usa le attività create nell’app per controllare l’illuminazione del dispositivo.

Consulta l’aiuto dell’applicazione per conoscerne l’uso.

Uso del prodotto nelle installazioni SHX

Dal software SHX può controllare l’illuminazione del dispositivo.
All’interno dell’applicazione SHX troverà una scheda che consente di cambiare i colori del dispositivo: può scegliere tra diversi colori o attivare la funzione di cambiamenti automatici di colore.

Premendo il pulsante di spegnimento dell’applicazione SHX puoi spegnere il dispositivo.
Può configurare i diversi contenuti dell’applicazione SHX per creare gli effetti desiderati associati a quel contenuto. Consultare il manuale dell’applicazione SHX per vedere come creare questi contenuti (modalità automatica, secondo le scene SHX, per suono, simultaneamente con gli altri elementi o indipendente).

Configurazione del software SHX

Per il controllo del dispositivo è stata creata nell’applicazione SHX.

I parametri di configurazione sono i seguenti:

Controllo dell’illuminazione:

Direzione DMX: 400

Manutenzione e pulizia

- Disconnettere il dispositivo dalla corrente elettrica prima di effettuare la pulizia.
- Usare un panno morbido inumidito con acqua saponata per pulire il prodotto.
- Non usare prodotti abrasivi.
- Asciugare accuratamente il prodotto prima di ricollegarlo alla corrente.
- NON collegare l’apparecchio se sono entrati liquidi all’interno.
- NON COPRIRE le griglie di ventilazione della sorgente luminosa e mantenerle pulite per evitare il surriscaldamento.

Manutenzione delle fibre:

- Si raccomanda un’ispezione periodica delle fibre per rilevare rotture nelle strisce di fibra.
- Può pulire il tappeto con un aspirapolvere ma sempre con qualche accessorio tipo spazzola. Gli accessori rigidi possono rompere le punte delle fibre ottiche.
- NON immergere le fibre in acqua o in un altro liquido.
- Per la sua pulizia, è necessario separare il mazzo di fibre dalla fonte di luce allentando la vite di fissaggio.

Risoluzione dei problemi

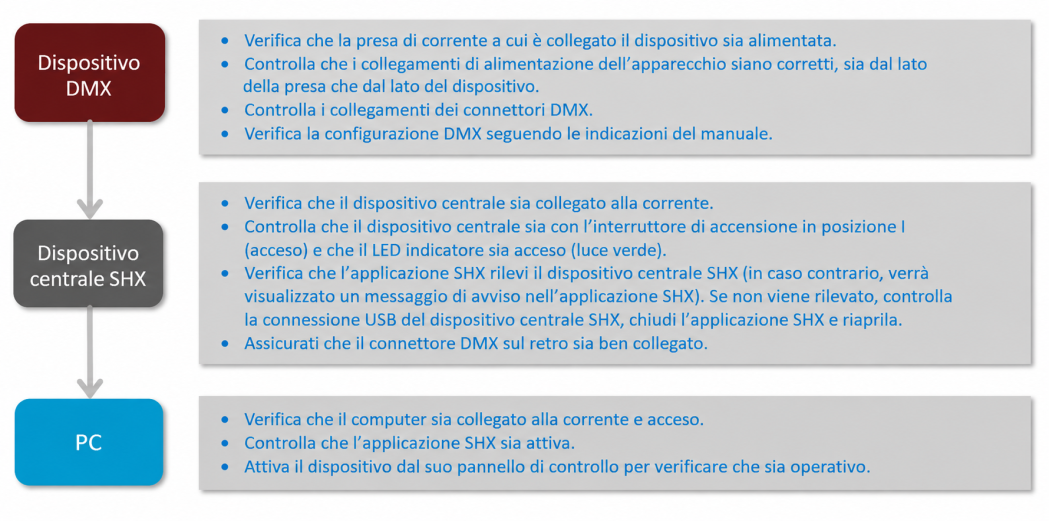

Per una risoluzione dei problemi di base dei dispositivi DMX seguire i seguenti passaggi:

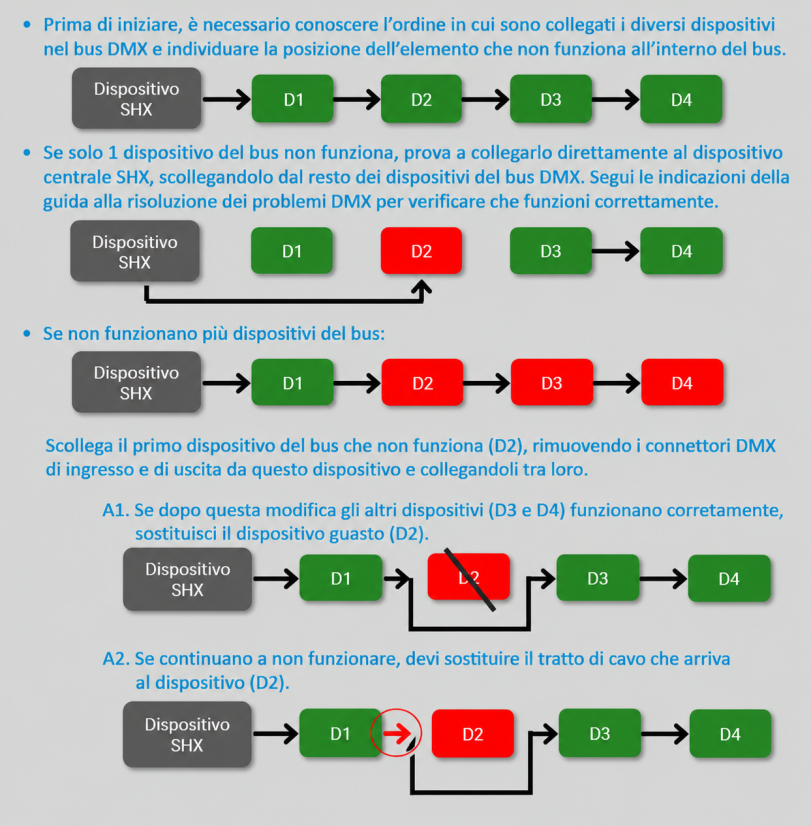

Quando un dispositivo DMX sta influenzando il buon funzionamento di altri dispositivi nel bus DMX, segua i seguenti passaggi per identificare se un dispositivo è difettoso o se il problema è legato al cavo utilizzato per collegare tutti i dispositivi.

Riciclaggio

I prodotti elettrici non devono essere gettati nella spazzatura domestica.
- Smaltisca il prodotto attraverso un punto di raccolta di materiale elettronico o attraverso il suo rivenditore specializzato.
- Posiziona il materiale di imballaggio nei contenitori per il riciclaggio di cartone, carta e plastica.
- Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separa questi prodotti da altri tipi di rifiuti e riciclali correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
- Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.
