A. Montaggio dei profili:

A1. Montaggio a soffitto o a parete:

Elementi necessari per il montaggio:

Per il montaggio dei pezzi di fissaggio del profilo avrà bisogno per ogni pezzo dei seguenti elementi:

• 1x vite a testa piatta M3 x 10mm (incluso)
• 1x dado M3 autobloccante (incluso)
• 1x tassello di fissaggio a muro (6mm). (NON incluso) Assicurati che i tasselli siano adatti per la superficie di montaggio.
• 1x vite con testa cilindrica (NON inclusa)

1. Fissare i pezzi di ancoraggio del profilo al muro o al soffitto a seconda della versione del prodotto.

I profili dispongono di fori di montaggio a 15 cm da ciascuna delle estremità.

Fissare i pezzi di ancoraggio al muro o al soffitto secondo il modello, tenendo conto dei fori presenti nel profilo.

• Nel montaggio a soffitto, si raccomanda di posizionare il profilo a 30 cm dalla parete.

• Nel montaggio a parete, l’altezza di montaggio dipende dall’altezza della sala,

Se deve tagliare il profilo, una volta tagliato:

1. Fai un foro di 3mm nel profilo.
2. Svasate il profilo dalla faccia interna affinché la testa della vite sia a filo.

2. Fissare il profilo agli ancoraggi con le viti e i dadi forniti.

Montaggio del profilo con supporto a soffitto

Montaggio del profilo con supporto a parete

Se desidera utilizzare le clip di fissaggio del profilo invece di avvitarlo direttamente:

1. Fissate le clip con le viti e i dadi forniti invece di montare il profilo direttamente sui pezzi di ancoraggio.
2. Fissate il profilo con le clip.

⚠️ IMPORTANTE: se durante il montaggio, le clip si aprono più del dovuto possono perdere forza di presa e il profilo potrebbe cadere, creando una situazione di rischio. Controlla che le clip tengano il profilo con sufficiente fermezza.

Fissaggio della striscia LED:

1. Rimuovere il protettore dell’adesivo della striscia LED e incollare la striscia LED al profilo.
2. Mettere il diffusore sopra il profilo di alluminio per coprirlo.

Connessione

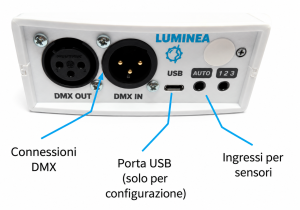

Installazione bus DMX

• Per il suo utilizzo con il sistema SHX, il cavo DMX deve essere collegato al connettore DMX IN. Questo cavo deve essere collegato al resto del bus DMX dell’installazione. Nel caso in cui questo elemento sia l’ultimo dell’intera installazione, si dovrebbe collegare il terminatore di bus all’uscita DMX OUT (questo terminatore è fornito con il dispositivo SHX Central Device). Se si deve continuare il segnale DMX verso un altro dispositivo, è necessario collegare il cavo DMX al connettore DMX out.

Connessione della striscia di led:

Seguire lo schema allegato tenendo conto di minimizzare la distanza tra la linea di led e il controller Luminea. Potrebbe essere necessario ampliare il cablaggio di interconnessione tra la linea di led e il controller, in tal caso, tenere sempre presente che la sezione del cavo sia adeguata per il tipo di installazione.

Collegare i 4 fili della striscia LED come indicato nel connettore:

R= cavo rosso

G= cavo verde

B= cavo blu

V+ = cavo nero (comune)

Connessione dell’alimentazione:

Collegare l’uscita dell’alimentatore al morsetto di alimentazione come mostrato nella figura:

+ :  cavo positivo

 – : cavo negativo

IMPORTANTE: è importante la polarità dell’alimentazione. Segua le indicazioni di polarità del connettore.
