Pila guay de 14mm

BJ-276

Abrir todas las secciones
Imprimir el manual

Para garantizar el funcionamiento seguro del dispositivo se recomienda leer completamente este manual de usuario antes de comenzar a utilizarlo.

  • Salida jack hembra mono 3,5 mm.
  • Tamaño de la arandela 14 mm.
  • Longitud de cable 10cm.

Este dispositivo permite el control del encendido y apagado, utilizando un conmutador externo, de dispositivos que funcionan a pilas de 1,5 V, medianas o grandes.


Al situar este elemento entre la pila de un aparato y el porta-pilas, permite controlar el dispositivo mediante un conmutador conectado al “conector de tipo jack”.

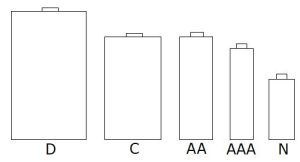

Este producto se debe utilizar en pilas grandes de tipo AA, C*, D*




* Para pilas C y D es más recomendable la versión más grande de este producto.

Sugerencia. A este elemento se pueden acoplar todos los conmutadores BJ. Consulte nuestro catálogo.

  1. Insertar la pila “guay” entre las pilas de su aparato como se muestra en la figura.

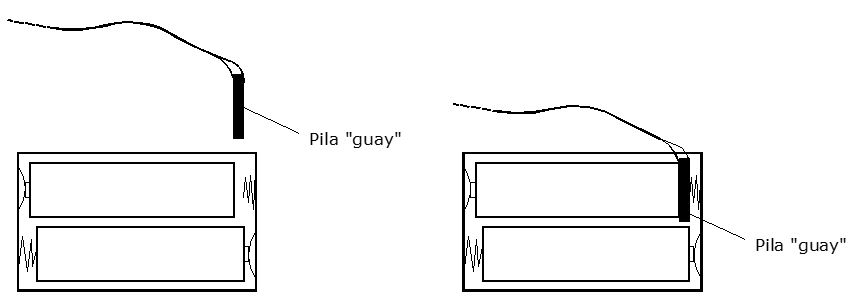

Fig. 1 Esquema de conexión de la pila guay.



  1. Cerrar la tapa del compartimento portapilas del dispositivo a adaptar. Es fácil que tenga que hacer una muesca en la tapa para poder sacar el cable.
  2. Conectar en el otro extremo del cable algún conmutador.



Cuando se accione el conmutador se conectará el aparato. Asegúrese de que el dispositivo que quiere controlar está encendido para que funcione.

  • No tire con fuerza del cable
  • Asegurarse de que la arandela está bien sujeta y que hace contacto con la pila y el soporte portapilas.
  • Este elemento no tiene polaridad, por tanto no importan ni el sentido, ni el lado de la pila en el que se coloque. Colocar preferentemente en el lado del muelle del portapilas.
  • La Pila guay sólo sirve para controlar dispositivos que funcionan con las pilas indicadas. En ningún caso se debe utilizar para controlar otro tipo de dispositivos.
  • En caso de fallo, compruebe que tanto el dispositivo funciona sin el adaptador, como que el conmutador funciona correctamente. En caso de que el fallo persista póngase en contacto con BJ Adaptaciones.

Los productos eléctricos no se deben tirar en la basura doméstica.

Deseche el producto a través de un punto de recogida de material electrónico o a través de su distribuidor especializado.

Coloque el material de embalaje en los contenedores de reciclaje de cartón, papel y plásticos.

Dentro del plazo de garantía legal nos comprometemos a rectificar de forma gratuita mediante la reparación o el reemplazo los defectos del producto derivados de materiales defectuosos o de defectos de fabricación.

Cualquier alteración no autorizada o modificaciones del producto anulará esta garantía.

Si, a pesar de la correcta manipulación, el producto no funciona adecuadamente, contactar con nosotros en la siguiente dirección:
