Planeta Luminea

BJ-LPLNT

Info
Abrir todas las secciones
Imprimir el manual
  • Es necesario leer todo el manual antes de empezar
  • El producto debe usarse siempre bajo supervisión adulta.
  • Para evitar daños a la vista, no mire directamente la lente de la fuente de luz.
  • Este producto está diseñado para su uso exclusivamente en interiores.
  • Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos de este efecto de luces puede tener en ellos.
  • Tenga cuidado con los cables del producto. En el caso de que detecte un defecto en algún cable, desconecte el dispositivo de la corriente y póngase en contacto con soporte técnico.
  • No la toque durante el funcionamiento o inmediatamente después.
  • El producto está diseñado para crear un efecto visual y sensitivo,  por lo que nunca debe ser zarandeado, volcado ni golpeado con objetos duros.
  • No tire del cable porque puede provocar daños eléctricos.
  • Fuente de la alimentación:
    • 230v (AC) –  24Vdc
    • Potencia: 60W
    • Dimensiones: 110x60x40 mm
  • Controlador:
    • Controlador RGB
    • Dimensiones: 125x65x45 mm
  • Planeta:
    • Dimensiones: 50x50x50 mm (versión grande)
    • Dimensiones: 30x30x30 mm (versión pequeña

Longitud del cable DMX: 6m

Introducción al producto



El Planeta Luminea es un dispositivo de iluminación en forma de esfera diseñado para generar efectos visuales envolventes. Su proyección de luz y color crea ambientes atractivos que invitan a la calma, la exploración y la interacción.

Este tipo de recurso es ideal para complementar espacios multisensoriales, ya que aporta una estimulación visual suave y continua que puede adaptarse a diferentes objetivos: desde la relajación hasta la activación sensorial. Su formato esférico y su iluminación dinámica lo convierten en un elemento llamativo que capta la atención sin resultar invasivo.

Puede controlar el color de los leds con un mando de 6 botones, un dado, por conmutador, o mediante la aplicación Luminea App .

También puede usarla como parte de un entorno con Sistema SHX donde se combina con otros dispositivos Luminea, y con imágenes, videos, sonido, vibración y otros efectos envolventes



Componentes de la línea de leds SHX



Planeta

Cable DMX (6m)

Fuente de alimentación



  • Se debe prever una toma de corriente 230V para la alimentación del dispositivo.
  • Se debe prever una conexión DMX para el control de iluminación (conector DMX hembra).
  • En el caso de querer controlar más elementos de iluminación, se debe prever una segunda conexión DMX para dar continuidad a la señal (conector DMX macho).

A. Montaje del dispositivo:



Para colgar el planeta en el techo, se debe usar el cable de acero suministrado con el producto. Pase el cable por las anillas de la base como se muestra en la figura y fije el cable con las bridas.

Utilice la base de metacrilato si desea poner el Planeta en el suelo.

IMPORTANTE: antes de colgar el planeta, asegúrese que todos los tornillos de las bridas están fuertemente apretados.



Conexionado

Instalación bus DMX

  • Para su uso con sistema SHX debe conectarse el cable DMX en el conector DMX IN. Este cable debe estar conectado con el resto del bus DMX de la instalación. En el caso de que este elemento sea el último de toda la instalación, se debería conectar el terminador de bus en la salida DMX OUT (este terminador se suministra en dispositivo SHX Central Device). Si se debe continuar la señal DMX hacia otro dispositivo, debe conectar el cable DMX en el conector DMX out.



Puesta en marcha

  • Conecte el controlador Luminea a la corriente eléctrica.

  • En el momento de conectarlo, la iluminación de la línea de led se activará en color blanco durante 10 segundos. Después de este tiempo funcionará en modo automático (ver apartado siguiente).

Uso mediante conmutadores

Esta entrada enciende y apaga el dispositivo. Una vez en marcha, la iluminación cambia de forma automática.

Esta entrada cambia de color la iluminación de forma cíclica, pasando por los colores rojo, verde, amarillo, azul, naranja, blanco y apagado. Al iniciar un ciclo después de apagado, se activan las burbujas.

Uso con mando inalámbrico

Puede controlar el dispositivo desde los mandos inalámbricos Button 6, Button 1, o desde la alfombra o dado Luminea.

Configure estos controladores en el modo de funcionamiento adecuado para que puedan controlar este dispositivo (consultar manual del controlador) y cambie el color del dispositivo directamente desde el mando inalámbrico.



Control desde una tablet Android

Si lo dese puede controlar la iluminación directamente desde una tablet Android con la app Luminea.

Se deben seguir los siguientes pasos:

Enlace el controlador Luminea a la tablet.

Seleccione el dispositivo en la lista de dispositivos de la app.

Use las actividades creadas en la app para controlar la iluminación del dispositivo.

Consulte la ayuda de la aplicación para para conocer su uso.



Uso en una sala SHX

  • Desde el software SHX puede controlar la iluminación del dispositivo.

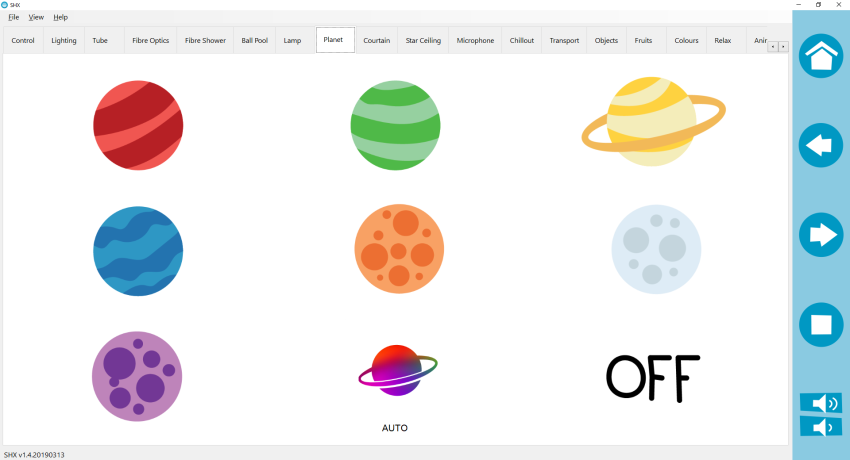

  • Dentro de la aplicación SHX encontrará una pestaña que permite cambiar los colores del dispositivo: puede escoger entre diferentes colores o activar la función de cambios automáticos de color.

  • Pulsando el botón de apagado de la aplicación SHX puede apagar el dispositivo.
  • Puede configurar los diferentes contenidos de la aplicación SHX para crear los efectos que desee asociados a ese contenido. Consulte el manual de la aplicación SHX para ver cómo crear estos contenidos, (modo automático, según las escenas SHX, por sonido, simultáneo con los otros elementos o independiente)

Los parámetros de configuración son los siguientes:

Control de la iluminación:

  • Dirección DMX: 001

En la aplicación SHX, está creado dentro de los dispositivos DMX, con la siguiente configuración:





La configuración de los canales DMX, debe ser como se muestra en la figura:

  • Desconectar el dispositivo de la corriente eléctrica antes de realizar la limpieza.
  • Usar un paño suave humedecido en agua jabonosa para limpiar el producto.
  • No usar productos abrasivos.
  • Secar concienzudamente el producto antes de volver a conectarlo a la corriente.
  • NO conecte el equipo si han entrado líquidos en el interior.

Para una solución de problemas básicos de dispositivos DMX siga los siguientes pasos:



Cuando un dispositivo DMX está afectando el buen funcionamiento de otros dispositivos en el bus DMX, siga los siguientes pasos para identificar si un dispositivo falla o si el problema está relacionado con el cable utilizado para conectar todos los dispositivos.

  • Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.
  • Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Dentro del plazo de garantía legal nos comprometemos a rectificar de forma gratuita mediante la reparación o el reemplazo los defectos del producto derivados de materiales defectuosos o de defectos de fabricación.

Cualquier alteración no autorizada o modificaciones del producto anulará esta garantía.

Este producto cumple con los requisitos que indica la Directiva Europea 2014/30/EU.

La declaración de conformidad se puede descargar desde nuestra página web bjadaptaciones.com

Si encuentra cualquier desperfecto o falta de material por favor contactar con nuestro servicio técnico para asistencia.

Cualquier avería o rotura producida en el transporte debe ser notificado dentro de los tres días siguientes a su recepción.

Si, a pesar de la correcta manipulación, el producto no funciona adecuadamente, contactar con nosotros en la siguiente dirección:

Qinera
c/ Pacífic 51
08027 Barcelona, España
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
