Récepteur de lit

BJ-219

Ouvrez toutes les fenêtres
Imprimez la page

Pour garantir un fonctionnement sûr de l’appareil, il est recommandé de lire entièrement ce manuel d’utilisation avant de commencer à utiliser l’appareil.

  • Alimentation : 230~ / 50Hz
  • Tension d’alimentation maximale : 250V~
  • Fréquence : 433 MHz
  • Dimensions : 102x86x35 mm
  • Charge maximale : 30V – 3A

Le récepteur de lit permet de contrôler le mouvement des lits articulés. Ce récepteur permet de contrôler le mouvement de montée/descente de la tête et des pieds du lit.

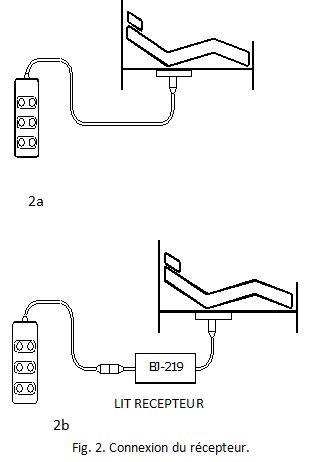

Les lits articulés sont généralement commandés par une unité de contrôle reliée au moteur du lit (voir fig. 2a).

Pour installer le récepteur, il suffit de l’insérer entre le boîtier de commande du lit et le moteur du lit (voir fig. 2b). Une fois installé, le lit peut être commandé à partir de l’unité de commande existante ou via l’unité de commande BJ-System.

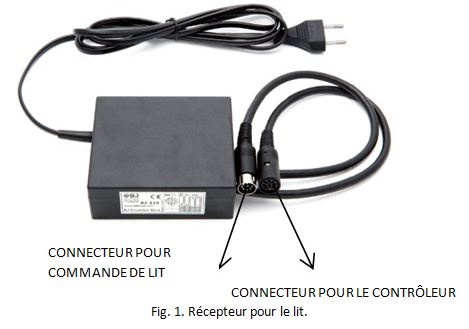

Pour ce faire, connectez la commande du lit au « Connecteur pour la commande du lit » (fig. 1) du récepteur. Branchez ensuite le « connecteur de lit » (fig.1) sur le moteur du lit où l’unité de commande a été précédemment branchée.

IMPORTANT: consultez les caractéristiques techniques du lit et du récepteur, indiquées dans ce manuel, avant de les connecter.

Pour contrôler le récepteur de lit via les commandes du système BJ, les étapes suivantes doivent être suivies :

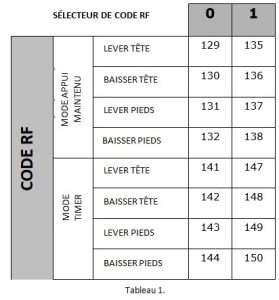

  1. Sélectionnez une position sur le « sélecteur de code RF » du récepteur (fig.1). Les codes attribués au récepteur sont indiqués dans le tableau 1. Si, par exemple, la position 0 du sélecteur de récepteur de lit est sélectionnée, le code 129 relèvera la tête du lit, le code 130 abaissera la tête du lit et les codes 131 et 132 feront de même pour le pied du lit. Si aucun sélecteur de code RF n’est disponible, la liste de codes correspondant à la position 0 du sélecteur est prise.
  2. Programmez les codes RF attribués à l’étape 1 sur chacune des touches de l’unité de commande (se référer au manuel d’instructions de l’unité de commande pour cette opération).

Pour une position donnée du sélecteur, vous pouvez choisir le groupe de codes en fonction du type de contrôle du lit que vous souhaitez : « mode homme présent » ou « mode temps » (voir tableau 1).



Mode Appui maintenu (codes de 129 à 132 ou de 135 à 138) : si les codes attribués aux fonctions appui maintenu sont programmés dans le contrôle d’environnement, le lit ne se déplacera que si le bouton correspondant est enfoncé sur le contrôle d’environnement.

Lorsque vous relâchez le bouton de la télécommande, le lit s’arrête.

Mode timer (codes 141 à 144 ou 147 à 150) : à chaque fois que vous activez un boîtier de commande, le lit se déplace pendant 2 secondes selon le mouvement sélectionné.

    3. Actionnez le bouton de la commande manuelle pour contrôler le mouvement souhaité du lit.

Le récepteur peut être nettoyé à l’aide d’un chiffon doux, légèrement humidifié avec de l’eau. Cette opération doit toujours être effectuée avec le récepteur éteint.

En cas de dysfonctionnement du récepteur, ne le modifiez pas et contactez votre revendeur.

Les produits électriques ne doivent pas être jetés dans les ordures ménagères.

Éliminez le produit dans un point de collecte des équipements électroniques ou auprès de votre revendeur spécialisé.

Déposez les matériaux d’emballage dans les bacs de recyclage pour le carton, le papier et les plastiques.

1.Quelles sont les informations nécessaires pour utiliser un récepteur de lit ?

 Il existe trois possibilités pour obtenir les informations nécessaires à la production d’un récepteur de lit :

  1. Vous nous fournissez les informations ci-dessous et BJ contacte le fabricant pour obtenir les détails techniques nécessaires à la compatibilité du récepteur :
      • Photo avant et arrière de la commande du lit.
      • Photo de face du connecteur de commande du lit (à déconnecter du boîtier électronique du lit).
      • Marque et modèle du lit.
  1. Un technicien nous communique les informations suivantes, en prenant les mesures appropriées en personne au connecteur :
      •  Broche   commune
      •   Bouclier
      •  Fonctionnalité de chaque broche

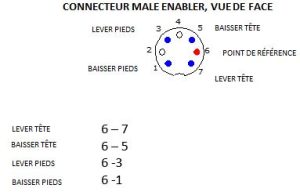

EXEMPLE :





Si vous préférez cette option, voici  un document explicatif pour l’installateur

3. Vous nous fournissez une photo de face du connecteur et nous envoyons le récepteur sans les fils connectés mais en fournissant un document avec les informations nécessaires pour qu’un installateur puisse facilement effectuer la connexion.

Si vous préférez cette option, voici  un exemple du document que BJ fournira à l’installateur pour effectuer les connexions.
