• Per garantire il funzionamento sicuro del dispositivo, si raccomanda di leggere completamente questo manuale dell’utente prima di iniziare a utilizzarlo.
  • Non esporre il telecomando a temperature elevate.
  • In caso di guasto, non maneggiare il telecomando.
  • Per la sua pulizia, scollegare il caricabatterie dalla corrente.
  • Non caricare il dispositivo se il cavo o il connettore di alimentazione sono danneggiati.
  • Evitare che possano cadere liquidi sul dispositivo.
  • Usare il dispositivo sotto supervisione di un adulto.

Dispositivi medici impiantati

  • I produttori di dispositivi medici raccomandano di mantenere una distanza minima di 15,3 centimetri (6 pollici) tra un dispositivo wireless e un dispositivo medico impiantato, come un pacemaker o un defibrillatore cardioversore, per evitare possibili interferenze con il dispositivo medico. Le persone con tali dispositivi dovrebbero:
  • Mantenere sempre il dispositivo wireless a una distanza superiore a 15,3 centimetri (6 pollici) dal dispositivo medico.
  • Non trasportare il dispositivo wireless in una tasca all’altezza del petto.
  • Allontanare il dispositivo wireless se si sospetta che si stia verificando qualche interferenza.
  • Seguire le indicazioni del produttore del dispositivo medico impiantato.
  • Se ha domande su come utilizzare il dispositivo wireless con un dispositivo medico impiantato, consulti il suo medico.

Ambiente operativo

  • Altri prodotti che utilizzano la stessa banda di frequenza (433MHz) di questo telecomando possono interferire nel controllo dei ricevitori. Assicurati che né il telecomando né i ricevitori siano vicini a queste fonti.

Dispositivi medici

  • Le apparecchiature di radiotrasmissione possono interferire nel funzionamento dei dispositivi medici che non sono adeguatamente protetti. Consultare un medico o il produttore del dispositivo medico per determinare se sono correttamente protetti contro i segnali esterni di radiofrequenza.

Ambienti potenzialmente esplosivi

  • Non utilizzare il dispositivo quando ci si trova in una zona con un’atmosfera potenzialmente esplosiva. Rispetti le indicazioni.
  • Batteria Ione Polimero 3,7V, 2400mAh
  • Connettore di carica tipo Jack (5.5×2.1mm)
  • Frequenza di lavoro RF: 433MHz (ICM)
  • Dimensioni: 290 x 220 x 120 mm
  • Tempo di ricarica: 5h
  • Caricatore USB: 5V 1A

Introduzione

Questo versatile telecomando a 6 pulsanti ti permette di interagire in modo semplice con gli elementi di una sala multisensoriale.

Permette di controllare il colore e l’attivazione di qualsiasi dispositivo Luminea come un tubo di bollefibre ottichepiscina di palline, ecc. Premi direttamente il pulsante e cambierai il colore del dispositivo.

Il telecomando serve per controllare uno o più dispositivi Luminea in modo individuale o combinato e anche come telecomando del Sistema SHX.

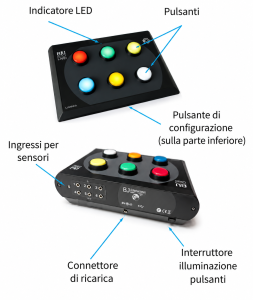

¿Quali parti formano il comando?

Questo telecomando è composto da:

  • Tastiera con 6 tasti retroilluminati,
  • 6 ingressi di commutazione,
  • Led di indicazione di stato,
  • Interruttore di accensione dei led dei pulsanti,
  • Ingresso per la ricarica della batteria.
  • Pulsante di configurazione (nella parte inferiore del telecomando).
  • Indicatore della modalità di funzionamento.







Cambio delle coperture dei pulsanti.

Se lo desidera può cambiare i coperchi dei pulsanti. In questo modo potrà scegliere tra i coperchi che desidera (trasparenti o colorati) e potrà cambiare le icone utilizzate per segnalare i pulsanti.

Per cambiare i tappi dei pulsanti basta estrarli introducendo un oggetto nella fessura presente sul tappo e facendo leva verso l’esterno del pulsante.

  • Il telecomando viene consegnato con la batteria carica e in modalità spento.
  • Se lo desidera, può effettuare una carica preliminare prima del primo utilizzo.
  • Accenda il telecomando come indicato nella sezione di accensione e spegnimento.
  • Se si vogliono attivare i LED dei pulsanti, bisogna mettere l’interruttore dei LED su “I”.
  • Selezionare la modalità di funzionamento in base al dispositivo che si desidera controllare tramite il pulsante Device nella parte inferiore del telecomando (vedere la sezione “Configurazione del telecomando”).
  • Premere qualsiasi pulsante per attivare la funzione corrispondente.
  • Per accendere il telecomando è necessario tenere premuto per 3 secondi il pulsante di configurazione nella parte inferiore del telecomando fino a quando il led indicatore sulla parte superiore lampeggi 3 volte in verde.
  • Per spegnere, è necessario tenere premuto il pulsante di configurazione per 3 secondi fino a quando il led indicatore lampeggia 3 volte in rosso.

Il pulsante 6 può essere configurato in cinque modalità diverse:

Per cambiare il modo di funzionamento, è necessario seguire i seguenti passaggi:

Per selezionare il dispositivo che si desidera controllare con il pulsante 6, premere il pulsante «Device» nella parte inferiore del telecomando. Può selezionare tra uno dei 5 modi di funzionamento che permette:

  • Modo S: controllo delle sale SHX
  • Modo A: Tubo Luminea
  • Modo B: Fibre ottiche Luminea
  • Modo C: Altri elementi Luminea (linea led, secondo tubo o elementi con FO, piscina Luminea, pianeta Luminea, altro tubo Luminea e altri elementi FO).
  • Modo: tutti i dispositivi Luminea contemporaneamente (A, B e C).

La prima volta che premi uno dei pulsanti, verrà mostrato sull’indicatore il valore attualmente configurato. Premendo di nuovo, si può modificare il valore di ciascuno dei parametri.

Dopo un po’ di tempo, l’indicatore si spegnerà per ridurre il consumo del dispositivo.

Nel caso in cui il telecomando sia spento, tentando di cambiare modalità l’indicatore rappresenterà una linea orizzontale.

A. Controllo diretto dei dispositivi Luminea:

Una volta scelto il modo di funzionamento, puoi cambiare il colore del dispositivo Luminea con i pulsanti del telecomando.

I segnali emessi dal telecomando sono segnali RF e quindi NON necessitano di visibilità diretta con il ricevitore.

B. Modo SHX

Il telecomando le consente di interagire con il software SHX e attivare i primi 6 pulsanti programmati in una scena del software SHX. Ogni pulsante corrisponde all’attività associata al pulsante programmato nella scena attiva:

Fig. Corrispondenza tra i pulsanti del telecomando e quelli del software SHX.

Se si cambia scena nel software SHX, la corrispondenza tra i pulsanti del telecomando e quelli programmati nel software è la stessa. Questo permette di usare il telecomando in qualsiasi scena del software.

  • Seleziona la scena del software SHX con cui desideri lavorare.
  • Premere il pulsante corrispondente alla casella che si desidera attivare.

Uso delle entrate del commutatore:

Se desidera utilizzare un pulsante speciale per attivare il telecomando, può utilizzare le entrate del commutatore sul retro del telecomando.

  • Collegare l’interruttore all’ingresso corrispondente e attivare l’interruttore. L’effetto è lo stesso che se si premere il pulsante del telecomando.



Per la manutenzione e la pulizia dell’attrezzatura, segua le seguenti precauzioni:

  • Non collegare l’apparecchiatura ad altri tipi di connessioni che non siano porte USB.
  • Per collegare e scollegare il cavo, afferralo sempre dal connettore. Non tirare direttamente il cavo.
  • Evitare che l’uscita del cavo sia piegata o in una posizione forzata.
  • Per la pulizia del dispositivo, pulirlo con un panno leggermente inumidito con acqua. Non utilizzare sostanze abrasive. Esegui sempre la pulizia con il dispositivo scollegato.
  • Evitare che possano entrare liquidi all’interno della scatola per le entrate del commutatore poiché possono danneggiare seriamente l’apparecchiatura.
  • Questo dispositivo non è progettato per l’uso all’aperto.
  • In caso di guasto, non manomettere il dispositivo.

Cura e uso corretto del dispositivo

  • Mantenga il dispositivo asciutto. L’umidità e i liquidi possono danneggiare le parti del dispositivo o i suoi circuiti elettronici. Il danno causato dall’acqua nel dispositivo può annullare la garanzia del produttore.
  • Non utilizzare né riporre il dispositivo in luoghi polverosi o sporchi. La polvere può provocare il funzionamento scorretto del dispositivo.
  • Non lasciare il dispositivo su superfici inclinate se non è ben fissato. Non permettere che il prodotto cada né sottoporlo a impatti. Se cade, può danneggiarsi.
  • Non conservare il dispositivo in aree di calore o freddo. Utilizzatelo a temperature comprese tra 0°C e 50°C. Se lasciate il dispositivo all’interno di un veicolo chiuso, potrebbe esplodere poiché la temperatura interna può raggiungere gli 80°C.
  • Non esponete il dispositivo alla luce diretta del sole per lunghi periodi (ad esempio, sul cruscotto di un’automobile).
  • Evitare il contatto del dispositivo con prodotti metallici o che possano graffiare la superficie dello stesso. Evitare inoltre di riporre il dispositivo nelle tasche, poiché se si piega o si deforma, il dispositivo potrebbe danneggiarsi e i suoi componenti potrebbero funzionare in modo errato.
  • Non conservare il dispositivo vicino a campi magnetici.
  • Non conservare il dispositivo in riscaldatori, microonde, apparecchiature da cucina calde né in contenitori ad alta pressione, né vicino a essi, poiché la batteria potrebbe perdere e il dispositivo potrebbe surriscaldarsi e causare un incendio.
  • Premere i tasti con delicatezza, non utilizzare oggetti appuntiti che possano danneggiare la superficie della tastiera.
  • Non smonti, modifichi né ripari il dispositivo. Qualsiasi modifica o cambiamento nel dispositivo può annullare la garanzia del produttore.
  • Non dipingere il dispositivo né applicarvi adesivi.
  • Quando pulisce il dispositivo:

        – Utilizzi un asciugamano o un panno morbido per pulire il dispositivo o il caricabatterie.

        – Non utilizzare sostanze chimiche, né detergenti, né solventi.

  • Non lo utilizzi per nessun fine che non sia quello per cui è stato progettato.
  • Il dispositivo non è un giocattolo. Non permettere ai bambini di giocarci, poiché potrebbero farsi male e far male agli altri o danneggiare il dispositivo.
  • Permetta che solo personale qualificato esegua la manutenzione del suo dispositivo.

Carica e cura della batteria

La batteria deve essere ricaricata quando il led del telecomando lampeggia in rosso. Per caricare il telecomando seguire i seguenti passaggi:

  1. Collegare il cavo di ricarica a qualsiasi porta USB di un computer o al caricatore fornito con il prodotto.
  2. Mentre si sta caricando, il led apparirà illuminato di rosso. Quando il led cambia a luce verde indica che la batteria è stata caricata.  Quando si scollega il cavo di ricarica, il led si spegne e il telecomando rimane in standby pronto per l’uso.

IMPORTANTE: spegni il telecomando se non lo utilizzerai. Questo allungherà la durata della batteria.

  • La batteria installata nel telecomando è un Polimeri di Ioni a cella singola. La batteria si scaricherà lentamente, anche se non si usa il telecomando la batteria perde la sua carica da sola dopo un certo periodo di tempo. A seconda del tempo di stoccaggio del prodotto, la batteria potrebbe risultare scarica al momento dell’acquisto del prodotto. In tal caso, effettuare una carica completa prima di utilizzare il prodotto.
  • È MOLTO importante che la batteria non si scarichi completamente, per questo motivo, deve essere ricaricata immediatamente una volta che il led indicatore della batteria segnala che la batteria è scarica. Lasciare la batteria completamente scarica può comportare un malfunzionamento irreversibile della stessa.
  • Le batterie agli Ioni di Polimero non ammettono sovratemperature, per questo motivo:

        – Eviti lasciare il telecomando vicino a fonti di calore come radiatori, coperte elettriche, riscaldatori, ecc.

        – Non lasciare mai il telecomando all’interno dei veicoli.

        – In caso di surriscaldamento, la batteria può incendiarsi.

  • Caricare la batteria esclusivamente con il caricabatterie fornito con il prodotto o tramite una porta USB. Deve essere presente durante il processo di carica per rilevare eventuali anomalie nel processo di carica.
  • Utilizzi la batteria e il caricabatterie esclusivamente per gli scopi specificati. Un uso inadeguato, o l’uso di batterie non approvate o di caricabatterie non compatibili, può comportare rischi di incendi, esplosioni o altri pericoli, e può invalidare qualsiasi tipo di approvazione o garanzia.
  • La batteria può essere caricata e scaricata numerose volte, ma con il tempo si consumerà. Quando i tempi di durata della batteria saranno notevolmente più brevi del normale, la batteria deve essere sostituita. In tal caso contattate Qinera per la sua sostituzione.
  • Il tempo di carica completo della batteria può variare tra 7 e 8 ore.
  • Le batterie agli Ioni di Polimero possono essere caricate prima che si scarichino completamente, poiché non soffrono dell’effetto memoria di carica. È consigliabile non ricaricare la batteria prima che perda il 5% della sua carica, salvandola da cariche inutili e dannose per l’aumento di temperatura. Le scariche e le ricariche brevi e ripetute producono un aumento dell’inesattezza tra lo stato di carica della batteria e le letture del misuratore di potenza.
  • Lasciare la batteria con un alto livello di carica in un ambiente ad alta temperatura (>60ºC) per lunghi periodi di tempo accelererà la perdita di capacità.
  • Le frequenti cariche e scariche complete causano stress alla batteria, riducendo drasticamente il periodo di vita della batteria.
  • Cercate di mantenerla sempre tra i 15 °C e i 25 °C (59 °F e 77 °F). Le temperature estreme riducono la capacità e la durata della batteria. Un dispositivo con la batteria troppo fredda o calda potrebbe non funzionare temporaneamente.
  • Quando la batteria è completamente carica, rimuovetela dal caricabatterie, poiché una sovraccarica può accorciare la durata della batteria.
  • L’apparecchiatura non è progettata per funzionare con una fonte di alimentazione esterna.
  • Il modo corretto di disconnettere l’alimentatore da una fonte di energia esterna sarebbe quello di scollegare prima il cavo dalla presa a muro che alimenta l’alimentatore-caricatore dell’apparecchio. Infine si rimuove la presa-connettore che fornisce tensione all’apparecchiatura stessa.
  • La forma inversa sarebbe la raccomandabile per la connessione all’alimentatore.
  • Quando scollegate un caricabatterie o un accessorio, afferrate la spina e tirate da questa, non dal cavo.
  • Quando non utilizza il caricabatterie, scollegatelo dalla presa elettrica e dal dispositivo.
  • Non utilizzare il caricabatterie all’aperto.
  • Se crede che la batteria o il caricabatterie siano danneggiati, contatti Qinera per farli controllare prima di continuare a usarli. Non utilizzare mai un caricabatterie o una batteria danneggiati.

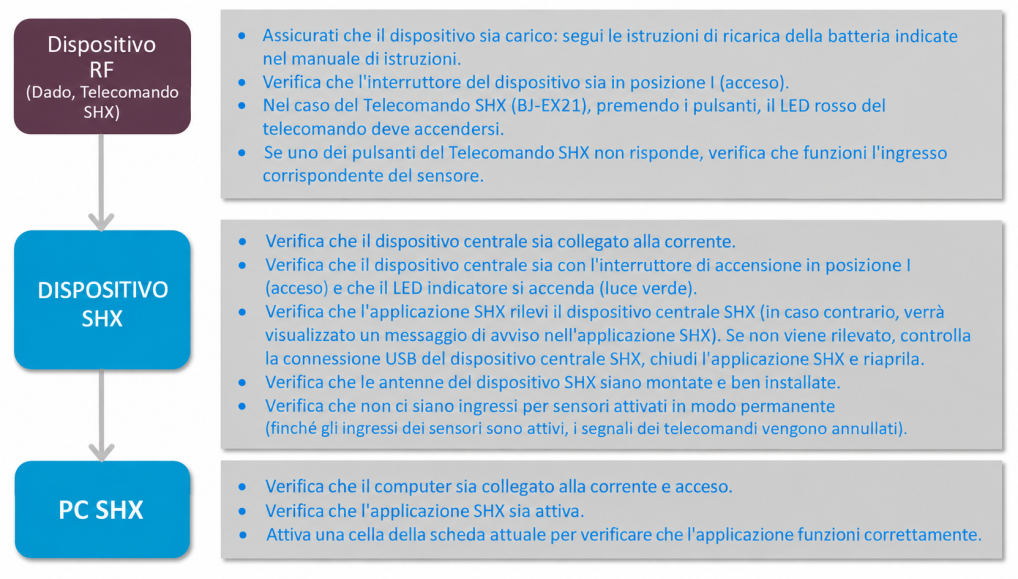

Nel caso in cui il Sistema non risponda, segua la seguente guida.

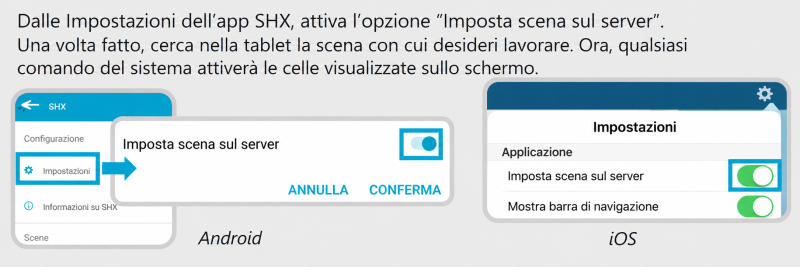

Per assicurarti che non sia un errore della scena attuale, puoi eseguire i test in diverse scene:

I pulsanti che si attivano dal Telecomando SHX o dal Dado, non corrispondono alla scena che si vede nel tablet:

Se il contenuto che si attiva quando si preme un pulsante del telecomando o si lancia un Dado SHX non corrisponde alla scena che si sta vedendo sul tablet SHX, è necessario controllare le impostazioni del tablet. Controlla la seguente impostazione nel tablet:

Eliminazione corretta di questo prodotto

  • Al termine della vita utile del prodotto né questo né i suoi accessori elettronici (come il caricabatterie o il cavo USB) dovranno essere eliminati insieme ad altri rifiuti domestici.
  • Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separate questi prodotti da altri tipi di rifiuti e riciclateli correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
  • Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Eliminazione corretta delle batterie di questo prodotto

  • Le batterie non devono essere smaltite insieme ad altri rifiuti domestici. I simboli chimici Hg, Cd o Pb, se presenti, indicano che la batteria contiene mercurio, cadmio o piombo a livelli superiori ai valori di riferimento ammessi dalla Direttiva 2006/66 dell’Unione Europea. Se le batterie non vengono smaltite correttamente, queste sostanze potrebbero provocare lesioni personali o danneggiare l’ambiente.
  • Per proteggere le risorse naturali e promuovere il riciclaggio, separa le batterie dagli altri rifiuti e riciclale tramite il sistema di raccolta gratuito della tua località.
  • Non getti le batterie nel fuoco, poiché potrebbero esplodere. Smaltisca le batterie secondo le normative locali. Riciclatele sempre che sia possibile. Non buttarle nella spazzatura domestica.
  • Non smontare, tagliare, aprire, schiacciare, piegare, perforare né triturare gli elementi della batteria o le batterie. Se si osservano perdite nella batteria, evitare che il liquido della batteria venga a contatto con gli occhi o con la pelle. Se il contatto è già avvenuto, pulire immediatamente la pelle o gli occhi con acqua, o richiedere assistenza medica.

Entro il periodo di garanzia legale ci impegniamo a correggere gratuitamente mediante riparazione o sostituzione i difetti del prodotto derivanti da materiali difettosi o da difetti di fabbricazione.

Qualsiasi alterazione non autorizzata o modifica del prodotto annullerà questa garanzia.

Questo prodotto è conforme ai requisiti indicati dalla Direttiva Europea 2014/30/CE.

La dichiarazione di conformità può essere scaricata dal nostro sito web Qinera.com

Se trova qualsiasi difetto o mancanza di materiale, per favore contatti il nostro servizio tecnico per assistenza.

Qualsiasi danno o rottura verificatasi durante il trasporto deve essere segnalato entro tre giorni dalla ricezione.

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:
