Seguridad

Es necesario leer todo el manual antes de empezar
El producto debe usarse siempre bajo supervisión adulta.
NO tapar los agujeros de ventilación.
Para evitar daños a la vista, no mire directamente la lente de la fuente de luz.
Este producto está diseñado para su uso exclusivamente en interiores.
Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos de este efecto de luces puede tener en ellos.
Tenga cuidado con los cables del producto. En el caso de que detecte un defecto en algún cable, desconecte el dispositivo de la corriente y póngase en contacto con soporte técnico.
El producto está diseñado para crear un efecto visual y sensitivo, por lo que nunca debe ser zarandeado, volcado ni golpeado con objetos duros.
No estire ni pliegue el haz de fibras que sale de la alfombra.

Especificaciones técnicas

Especificaciones eléctricas

Alimentación de la fuente de luz: 5V, 2A
Tensión para el alimentador: 230V – 50Hz
Potencia: 6W
Medidas: Diámetro 122,3cm.
Dimensiones de la fuente de luz: 180x80x50mm.
Longitud del cable DMX: 6m

El Cielo Luminea nos impresiona con un efecto de estrellas brillantes. Las estrellas cambian de color de forma aleatoria creando un efecto mágico que es ideal para trabajar el reconocimiento de colores y el desarrollo de actividades que potencian la comunicación.

Puedes controlar los colores del cielo Luminea con un mando de 6 botones, el dado gigante de colores ‘Sensory Cube’, la alfombra inalámbrica de colores ‘Sensory Step‘, el conmutador que prefieras, o descargarte gratuitamente Luminea App para controlar los colores del cielo de estrellas de forma única.

La App de Luminea permite controlar uno o varios dispositivos Luminea e incluye decenas de actividades llenas de posibilidades que aprovechan el atractivo y la interactividad del cielo, siendo ideal para la intervención terapéutica y/o educativa. Además, podrás crear con mucha facilidad tus propias actividades personalizadas.

Además de utilizar el Cielo Luminea en un pequeño rincón multisensorial, puedes también utilizarlo como parte de un entorno con Sistema SHX donde se combina con otros dispositivos Luminea, y con imágenes, videos, sonido, vibración y otros efectos envolventes. Convertirás toda la sala en un ambiente temático inmersivo con solo pulsar un botón.

Las salas SHX permiten a su vez controlar cualquier dispositivo Luminea con la voz, la mirada, con objetos reales, u otros mandos específicos.

Componentes del producto

Fuente de luz (1).
Alimentador para fuente de luz (2).
Cable DMX macho-hembra de 6m (3).

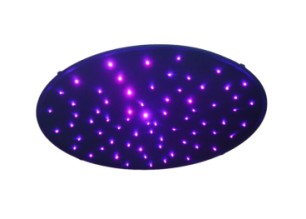

Cielo Luminea circular (4).

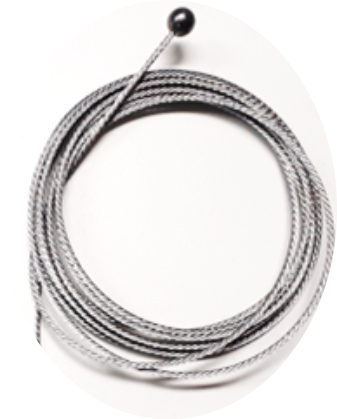

4 cables de fijación con ganchos (5).
Llave allen para el montaje de las fibras en fuente de luz (3mm)

1. 2. 3.

4. 5.

Preinstalación

Se debe prever una toma de corriente 230V para la alimentación del dispositivo.
Se debe prever una conexión DMX para el control de iluminación (conector DMX hembra).
En el caso de querer controlar más elementos de iluminación, se debe prever una segunda conexión DMX para dar continuidad a la señal (conector DMX macho).

Instalación del equipo

Sujeción del cielo al techo:

Para la sujeción del cielo, éste dispone de 4 cables de acero ajustables. La distancia entre los puntos de sujeción es de 865mm.

Fijar la base del casquillo del anclaje al techo.
Pasar el cable de acero por el interior del casquillo.
Enroscar el casquillo en la base.
Pasar el cable de acero por el retenedor del mosquetón (1)
Para ajustar la longitud del cable presionar hacia dentro el retenedor del cable (2)

Sujeción de la fuente de luz en la pared / techo:

En la parte inferior de la fuente de luz encontrar dos agujeros para fijar la fuente de luz en una pared o techo.
Fije la fuente de luz poniendo 2 tornillos en la superficie de montaje. La cabeza del tornillo debe sobresalir unos 4mm de la pared. (La separación entre agujeros es de 100mm.
Coloque la fuente haciendo coincidir los agujeros de la base con los tornillos.
Comprobar previamente que el haz de fibras se puede conectar con holgura
Desplace la fuente en la dirección correspondiente.

Montaje de las fibras:

Introducir el conector del mazo de fibras dentro del receptáculo de la fuente de luz hasta que haga tope, una vez dentro fijar con el tornillo y la llave dispuestos a tal efecto.

Puesta en marcha

Puesta en marcha

Conecte la fuente de luz a la corriente eléctrica mediante el alimentador suministrado al conector de alimentación de la fuente de luz.
En el momento de conectarlo la fuente de luz se encenderá en color blanco durante 10 segundos. Después de este tiempo funcionará en modo automático (ver apartado siguiente).

Si va a usar el dispositivo en un entorno SHX, se debe conectar el cable DMX para el control de iluminación en la conexión DMX IN.
En el caso de querer controlar más elementos de iluminación, se debe conectar el cable DMX desde el conector DMX OUT hacia el siguiente elemento DMX.
En el caso de que este elemento sea el último de toda la instalación, se debería conectar el terminador de bus en la salida DMX OUT (este terminador se suministra en dispositivo SHX Central Device).

Uso del equipo

Uso mediante conmutadores

Esta entrada enciende y apaga el dispositivo. Una vez en marcha, la iluminación cambia de forma automática y las burbujas se activan.

Esta entrada cambia de color la iluminación de forma cíclica, pasando por los clores rojo, verde, amarillo, azul, naranja, blanco y apagado. Al iniciar un ciclo después de apagado, se activan las burbujas.

Uso con mando inalámbrico

Puede controlar el dispositivo desde el mando inalámbrico Button 6 o desde el dado SHX.

Configure en el mando Button 6 para que funcione con dispositivos de este tipo y cambie el color del dispositivo directamente desde el mando inalámbrico.

Control desde una tablet Android

Si lo desea puede controlar la fibra directamente desde una tablet Android con la app Luminea.

Se deben seguir los siguientes pasos:

Enlace el dispositivo a la tablet.

Seleccione el dispositivo en la lista de dispositivos de la app.

Use las actividades creadas en la app para controlar la iluminación del dispositivo.

Consulte la ayuda de la aplicación para para conocer su uso.

Uso del producto en instalaciones SHX

Desde el software SHX puede controlar la iluminación del dispositivo.
Dentro de la aplicación SHX encontrará una pestaña que permite cambiar los colores del dispositvo: puede escoger entre diferentes colores o activar la función de cambios automáticos de color.

Pulsando el botón de apagado de la aplicación SHX puede apagar el dispositivo.
Puede configurar los diferentes contenidos de la aplicación SHX para crear los efectos que desee asociados a ese contenido. Consulte el manual de la aplicación SHX para ver cómo crear estos contenidos, (modo automático, según las escenas SHX, por sonido, simultáneo con los otros elementos o independiente)

Configuración de software SHX

Para el control del dispositivo se ha creado en la aplicación SHX.

Los parámetros de configuración son los siguientes:

Control de la iluminación:

Dirección DMX: 224

Mantenimiento y limpieza

- Desconectar el dispositivo de la corriente eléctrica antes de realizar la limpieza.
- Usar un paño suave humedecido en agua jabonosa para limpiar el producto.
- No usar productos abrasivos.
- Secar concienzudamente el producto antes de volver a conectarlo a la corriente.
- NO conecte el equipo si han entrado líquidos en el interior.
- NO TAPAR las rejillas de ventilación de la fuente de luz, y mantenerlas limpias para evitar el sobrecalentamiento

Mantenimiento panel de fibras:

- Se recomienda una inspección periódica de las fibras para detectar roturas en las tiras de fibra.
- Para la superfície del cielo de fibras puede hacerlo con un plumero. Debe evitar en todo momento golpear las fibras porque pueden partirse muy fácilmente.
- Para su limpieza debe separarse el mazo de fibras de la fuente de luz aflojando el tornillo de fijación.
- No se debe mojar tela del cielo de fibras.

Resolución de problemas

Para una solución de problemas básicos de dispositivos DMX siga los siguientes pasos:

Cuando un dispositivo DMX está afectando el buen funcionamiento de otros dispositivos en el bus DMX, siga los siguientes pasos para identificar si un dispositivo falla o si el problema está relacionado con el cable utilizado para conectar todos los dispositivos.

Reciclaje

Los productos eléctricos no se deben tirar en la basura doméstica
- Deseche el producto a través de un punto de recogida de material electrónico o a través de su distribuidor especializado.
- Coloque el material de embalaje en los contenedores de reciclaje de cartón, papel y plásticos.
- Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.
- Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.
