Kit vocal SHX

BJ-EXKV

Info
Ouvrez toutes les fenêtres
Imprimez la page
  • Lisez et conservez ces instructions.
  • Faites attention à tous les avertissements.
  • Utilisez l’appareil uniquement aux fins décrites dans ce manuel d’utilisation. Le fabricant ne sera pas responsable des dommages causés par une utilisation inappropriée ou incorrecte de celui-ci.
  • Utilisez uniquement les accessoires spécifiés par le fabricant.
  • Ne renversez aucun liquide sur l’appareil. L’appareil doit être utilisé dans des endroits secs et loin de l’eau.
  • Évitez d’utiliser l’appareil dans des environnements proches de sources de chaleur telles que des flammes, des radiateurs, des tuyaux de chauffage, etc.
  • Évitez l’exposition de l’appareil à la lumière solaire directe, à la poussière, à l’humidité intense, à la pluie, aux vibrations ou aux chocs.
  • Ne bloquez aucun orifice de ventilation. Installez l’appareil conformément à ces instructions d’utilisation.
  • Ne pas ouvrir ni manipuler l’appareil. À l’intérieur de celui-ci, il n’existe aucune pièce qui puisse être remplacée ou réparée par l’utilisateur. Toute réparation doit être effectuée par des techniciens qualifiés.
  • Utilisez l’appareil uniquement avec l’adaptateur réseau fourni par le fabricant.
  • L’utilisation d’un autre adaptateur réseau différent pourrait endommager l’équipement.
  • Assurez-vous que l’adaptateur de courant soit en bon état et facilement accessible, car c’est le dispositif de déconnexion total de l’équipement.
  • Protégez le câble électrique pour éviter que des personnes ne le piétinent ou ne l’étranglent.
  • Interrompez immédiatement l’alimentation électrique de l’appareil en cas de pénétration de tout objet solide ou liquide à l’intérieur. Dans ce cas, contactez le service d’assistance technique.
  • Débranchez l’appareil pendant les orages.
  • En cas de non-utilisation de l’appareil pendant une période prolongée, débranchez l’adaptateur secteur de la prise électrique pour déconnecter complètement l’appareil.
  • Nettoyez l’appareil avec un chiffon légèrement humide, jamais mouillé.
  • Débranchez en tout cas l’adaptateur secteur avant de procéder au nettoyage.
  • N’utilisez pas de produits corrosifs ou abrasifs ainsi que des alcools, des solvants ou des détergents.

Fréquences ………………………………… 200-230 MHz

Plage dynamique ………………………….. Más de 90dB

Distorsion harmonique …………………….. Menos de 0.5%

Réponse en fréquence ……………….. 40Hz – 15KHz – 3dB

RECEPTEUR:

Alimentation ………………………………. 12 – 18 Vdc

Puissance ……………………………………… 4W

S/N ……………………………………………. Plus de 90dB

Sensibilité ……………………………….. 10dBuV

MICROPHONE:

Puissance de sortie ………………………… 8.5mW

Batteries ………………………………………. 1.5V × 2 (AA)

PETACA:

Puissance de sortie ………………………… 8.5mW

Batteries ……………………………………… 1.5V × 2 (AA)

INTRODUCTION:

Transforme la voix en vibration ou en couleurs.

Le kit de voix SHX est composé de deux microphones sans fil (un de main et un de tête) qui se connectent à la Centrale SHX permettant de modifier l’éclairage de la salle ou de tout élément comme un tube, une fibre ou une piscine en fonction du volume de voix en quatre modes différents : blancs, couleurs, aléatoire et pics.

De plus, il inclut deux programmes qui permettent de convertir le signal vocal en signaux lumineux visibles sur l’image projetée par la Centrale SHX.

Si dans la salle il existe un élément vibroacoustique installé, en plus des effets lumineux, il est possible de convertir la voix en vibration.

Composants du kit vocal SHX

  Récepteur

Petaca

  Microphone à main

Microphone de tête

      Prise jack 6,5 / 3,5 mm

Alimentateur récepteur

Le kit vocal inclut l’application whitecap et le programme Vumeter.

ÉTAPE 1 : Alimenter le récepteur.

Connecter l’alimentation au récepteur et le brancher à la prise.

ÉTAPE 2 : Connecter le récepteur à l’ordinateur.

Connecter le câble de signal entre le récepteur et le PC :

Le petit connecteur doit être branché sur l’entrée microphone du PC :

Le connecteur épais doit être connecté à la sortie MIX OUT du récepteur :

ÉTAPE 3 : Mettre des piles dans les microphones.

Mettre les piles dans le microphone à main. Retirer le couvercle à l’arrière du microphone et mettre deux piles AA en tenant compte de la polarité indiquée à l’intérieur.

Pour le microphone à serre-tête, retirez le couvercle de l’émetteur et insérez les 2 piles AA en suivant la polarité indiquée.

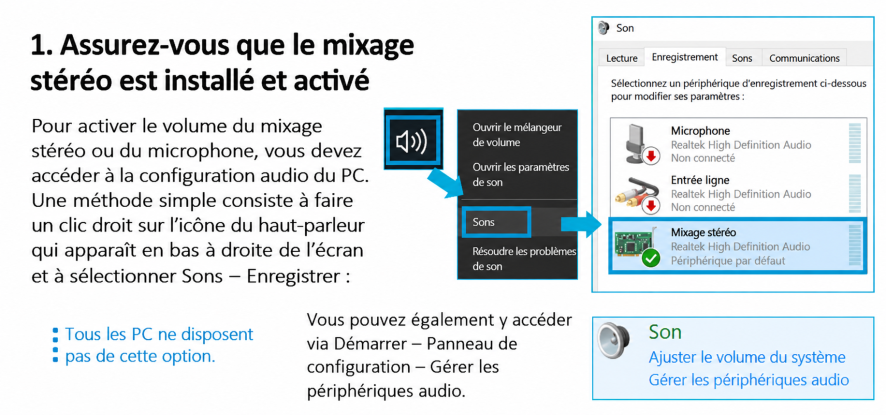

ÉTAPE 4 : Configurer l’ordinateur pour son bon fonctionnement.

IMPORTANT: Sur les équipements SHX Rack et SHX Compact, ces configurations sont déjà effectuées.

    1- Cliquez avec le bouton droit sur l’icône du haut-parleur dans la barre des tâches (si l’icône n’apparaît pas, il est possible qu’elle soit cachée derrière la flèche vers le haut).

    2- Ouvrir les paramètres de son

    3- Accéder à l’onglet « Enregistrer », et double-cliquer sur le dispositif « Microphone »

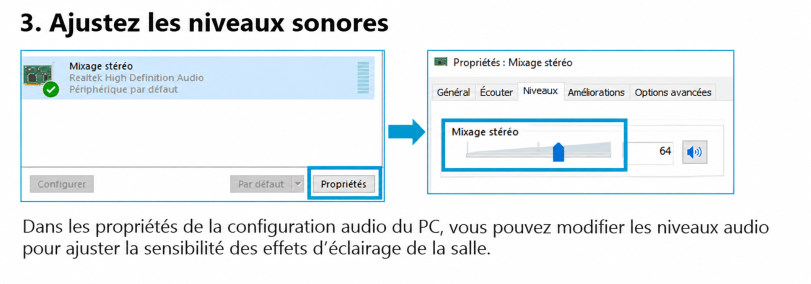

    4- Accéder à l’onglet « Niveaux », modifier tous les niveaux pour qu’ils soient identiques à ceux de l’image suivante.

5. Si vous souhaitez que ce que vous dites dans le microphone soit diffusé par les haut-parleurs, cochez l’option « Écouter ce périphérique » dans l’onglet « Écouter ».

Lorsque vous allez utiliser le kit vocal, suivez les étapes suivantes :

  1. Vérifiez que le récepteur est connecté à l’alimentation et que l’interrupteur (1) est en position I (allumé). Le voyant d’alimentation « Power » (2) doit être allumé.

2. Assurez-vous que les antennes (6) sont bien fixées et qu’elles ne touchent aucune partie métallique.

3. Vérifiez que les deux niveaux de réglage du volume (5) sont à une valeur adéquate (en cas de doute, augmentez-les au niveau maximum).

Si vous allez utiliser le microphone à main :

1º Vérifiez que le microphone a les piles installées.

2º Mettez l’interrupteur d’allumage (2) en position ON. Le voyant d’alimentation (3) doit être allumé.

N’oubliez pas d’éteindre le microphone si vous ne l’utilisez pas pendant un certain temps.

Si vous allez utiliser le microphone de tête :

1º Vérifiez que l’émetteur a les piles montées.

2º Connectez le microphone de casque dans le connecteur (2) de l’émetteur.

3º Mettez l’interrupteur d’alimentation (4) en position de marche (ON).

4º Ajustez le niveau de volume (5) à la valeur appropriée.

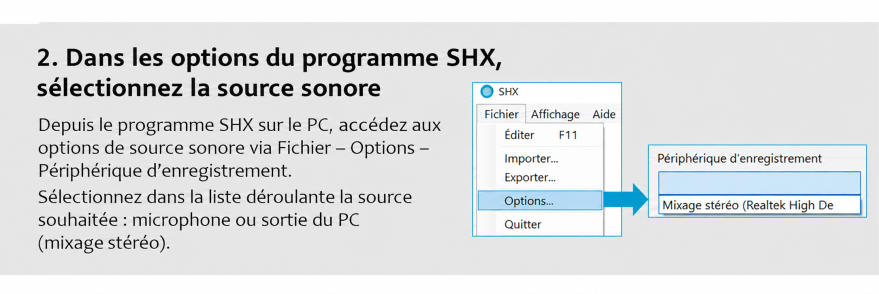

Fonctionnement avec le programme SHX

Pour créer des scènes et des actions pour contrôler un appareil SHX avec la voix :

En mode édition (F11) :

    1- Faire un double clic sur la cellule

    2- Choisis l’action illumination

    3- Choisir le dispositif que tu veux contrôler dans la liste des dispositifs

    4- Choisir le mode « Par audio ». Le dispositif changera de couleur en fonction du volume du son, et il y a 4 types.

  • Blanc: le dispositif s’illumine en blanc proportionnellement en fonction du volume du son.
  • VU Meter: la couleur va du vert au rouge en fonction du volume du son.
  • Pics: la couleur est blanche lorsque le volume dépasse un certain niveau.
  • Aléatoire: la couleur change aléatoirement lorsque le volume dépasse un niveau.



Fonctionnement du kit vocal avec le programme Whitecap :

Avec le Kit de voix, un programme appelé Whitecap est préinstallé. Ce programme permet de visualiser le son, sous forme de fonds dynamiques, en maillage et avec des couleurs vives et dynamiques.

Configurez l’entrée du microphone depuis l’option Paramètres :

Depuis la fenêtre principale, configurez les formes, les couleurs et les fonds pour personnaliser l’animation qui changera avec le son :

Si vous le souhaitez, vous pouvez enregistrer et utiliser les configurations prédéfinies :

Le microphone ne s’entend pas dans les haut-parleurs :

  1. Suivez les instructions de la section « Montage de l’équipement » de ce manuel pour vous assurer que les connexions sont correctes, que le récepteur est alimenté et que les microphones ont des piles.
  2. Suivez les instructions de la section « Mise en marche » de ce manuel pour vous assurer que tous les dispositifs sont allumés et fonctionnent.
  3. Vérifiez qu’en parlant dans le microphone, les lumières du canal correspondant (3) et (4) à l’avant du récepteur s’allument légèrement :

Dans le cas où ils ne s’allument pas, essayez d’augmenter le volume avec les boutons de volume (5) du récepteur.

4. Une fois la vérification de l’étape précédente effectuée, vous pouvez vérifier si l’ordinateur reçoit le signal du microphone depuis la fenêtre de configuration du microphone de Windows.  Dans cette fenêtre, en parlant, vous devez voir la barre de niveau du microphone s’illuminer.

Dans le cas où il ne s’allume pas, vérifiez les réglages des sections 1 et 2 de ce guide.

5. Assurez-vous que la fonction « Écouter ce périphérique » est activée dans les paramètres du microphone de Windows :

6. Vérifiez que les réglages de l’amplificateur de son sont corrects. Suivez le guide de dépannage audio du SHX Rack ou SHX Compact qui figure dans le manuel correspondant.

  • Pour éviter les éventuels dommages à l’environnement ou à la santé humaine que représente l’élimination incontrôlée des déchets, séparez ces produits des autres types de déchets et recyclez-les correctement. De cette manière, on promeut la réutilisation durable des ressources matérielles.
  • Les utilisateurs particuliers peuvent contacter l’établissement où ils ont acquis le produit ou les autorités locales compétentes pour s’informer sur la manière et l’endroit où ils peuvent le déposer afin qu’il soit soumis à un recyclage écologique et sûr.

Dans le cadre de la garantie légale, nous nous engageons à rectifier gratuitement par la réparation ou le remplacement les défauts du produit résultant de matériaux défectueux ou de défauts de fabrication.

Toute altération non autorisée ou modification du produit annulera cette garantie.

Ce produit est conforme aux exigences de la Directive Européenne 2004/108/CE.

La déclaration de conformité peut être téléchargée depuis notre site web Qinera.com

Si vous trouvez un quelconque défaut ou un manque de matériel, veuillez contacter notre service technique pour assistance.

Toute avarie ou rupture survenue pendant le transport doit être signalée dans les trois jours suivant sa réception.

Si, malgré une manipulation correcte, le produit ne fonctionne pas correctement, contactez-nous à l’adresse suivante:

Qinera
c/ Pacífic 51
08027 Barcelone, Espagne
Tél: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
