Kit Voce SHX

BJ-EXKV

Info
Abre todas las pestañas
Imprime la página
  • Legga e conservi queste istruzioni.
  • Presti attenzione a tutti gli avvertimenti.
  • Utilizzi l’apparecchio esclusivamente per gli scopi descritti in questo manuale utente. Il produttore non si assumerà la responsabilità dei danni causati dall’uso improprio o inadeguato dello stesso.
  • Utilizzi esclusivamente gli accessori specificati dal produttore.
  • Non versare alcun liquido sull’apparecchio. L’apparecchio deve essere utilizzato in luoghi asciutti e lontano dall’acqua.
  • Evitare di utilizzare l’apparecchio in ambienti prossimi a fonti di calore come fiamme, radiatori, tubi di riscaldamento, ecc.
  • Evitare l’esposizione dell’apparecchio alla luce solare diretta, polvere, umidità intensa, pioggia, vibrazioni o urti.
  • Non bloccare alcun foro di ventilazione. Installa l’apparecchio secondo queste istruzioni d’uso.
  • Non aprire né manomettere l’apparecchio. All’interno dello stesso non esiste alcun pezzo che possa essere sostituito o riparato dall’utente. Tutta la riparazione deve essere effettuata da tecnici qualificati.
  • Utilizzi l’apparecchiatura esclusivamente con l’adattatore di rete fornito dal produttore.
  • L’utilizzo di un altro adattatore di rete diverso potrebbe danneggiare l’apparecchiatura.
  • Assicurati che l’adattatore di corrente sia in buone condizioni e sia facilmente accessibile, poiché è il dispositivo di disconnessione totale dell’apparecchiatura.
  • Proteggere il cavo elettrico per evitare che le persone lo calpestino o lo strangolino.
  • Interrompa immediatamente l’alimentazione elettrica dell’apparecchio in caso di penetrazione di qualsiasi oggetto solido o liquido all’interno. In questo caso, contattare il servizio di assistenza tecnica.
  • Disconnettere l’apparecchio durante i temporali.
  • In caso di non utilizzare l’apparecchio per un periodo prolungato di tempo, scollegare l’adattatore di rete dalla presa elettrica per scollegare completamente l’apparecchio.
  • Pulire l’apparecchio con un panno leggermente umido, mai bagnato.
  • Disconnettere in ogni caso l’adattatore di rete prima di procedere con la pulizia.
  • Non utilizzare prodotti corrosivi o abrasivi così come alcol, solventi o detergenti.

Frequenze ………………………………….. 200-230 MHz

Intervallo dinamico ……………………… Más de 90dB

Distorsione armonica …………………… Menos de 0.5%

Risposta di frequenza ………………….. 40Hz – 15KHz – 3dB

RICEVITORE:

Alimentazione ……………………………. 12 – 18 Vdc

Potenza …………………………………….. 4W

S/N …………………………………………… Más de 90dB

Sensibilità …………………………………. 10dBuV

MICROFONO:

Potenza di uscita ………………………… 8.5mW

Batterie …………………………………….. 1.5V × 2 (AA)

PETACA:

Potenza di uscita ………………………… 8.5mW

Batterie …………………………………….. 1.5V × 2 (AA)

INTRODUZIONE:

Converte la voce in vibrazione o colori.

Il kit di voce SHX è composto da due microfoni wireless (uno a mano e uno a cuffia) che si collegano alla Centrale SHX permettendo di modificare l’illuminazione della sala o di qualsiasi elemento come tubo, fibra o piscina in base al volume della voce in quattro modalità diverse: bianchi, colori, casuale e picchi.

Inoltre include due programmi che permettono di convertire il segnale vocale in segnali luminosi che si visualizzano nell’immagine proiettata dalla Centrale SHX.

Se nella sala è installato qualche elemento vibroacustico, oltre agli effetti luminosi, è possibile convertire la voce in vibrazione.

Componenti del kit di voce SHX

  Recettore

  Petaca

  Microfono a mano

Microfono a cuffia

      Jack per cavo 6,5 / 3,5 mm

Alimentatore ricevitore

Il kit di voce include l’applicazione whitecap e il programma Vumeter.

PASSO 1: Alimentare il ricevitore.

Collegare l’alimentatore al ricevitore e collegarlo alla corrente.

PASSO 2: Collegare il ricevitore al PC.

Collegare il cavo di segnale tra il ricevitore e il PC:

Il connettore piccolo deve essere collegato all’ingresso del microfono del PC:

Il connettore spesso deve essere collegato all’uscita MIX OUT del ricevitore:

PASSO 3: Mettere le batterie nei microfoni.

Mettere le batterie nel microfono a mano. Rimuovere il coperchio nella parte posteriore del microfono e inserire due batterie AA tenendo conto della polarità indicata all’interno.

Per il microfono a cuffia, rimuovere il coperchio del trasmettitore e inserire le 2 batterie AA seguendo la polarità indicata.

PASSO 4: Configurare il computer per il suo corretto funzionamento.

IMPORTANTE: Nei dispositivi SHX Rack e SHX Compact queste configurazioni sono già state effettuate.

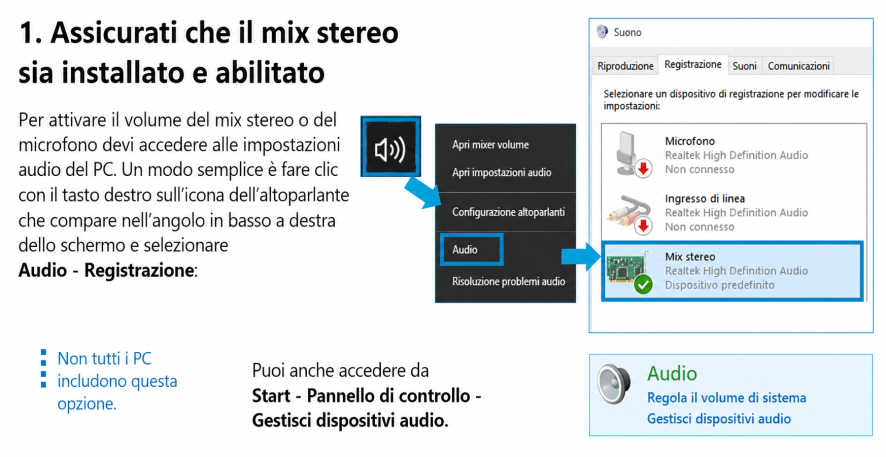

    1- Fare clic destro sull’icona dell’altoparlante nella barra delle applicazioni (se l’icona non appare, è possibile che si trovi premendo la freccetta verso l’alto)

    2- Aprire le impostazioni audio

    3- Accedere alla scheda “Registrare” e fare doppio clic sul dispositivo “Microfono”

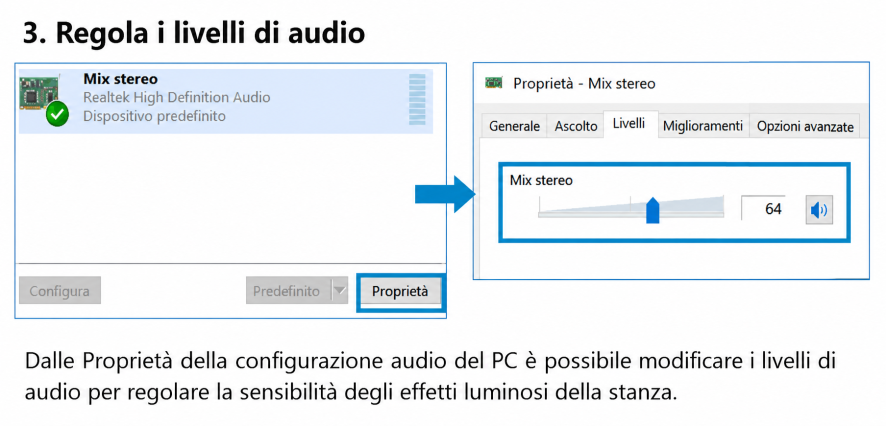

    4- Accedere alla scheda “Livelli”, modificare tutti i livelli affinché siano uguali a quelli dell’immagine seguente.

5. Se desidera che ciò che parla dal microfono venga riprodotto dagli altoparlanti, selezioni l’opzione “Ascolta questo dispositivo” nella scheda “Ascolta”.

Quando andrà a usare il kit vocale segua i seguenti passaggi:

  1. Controlli che il ricevitore sia collegato alla corrente e che l’interruttore (1) sia nella posizione I (acceso). Il led di accensione “Power” (2) deve essere acceso.

2. Assicurati che le antenne (6) siano ben fissate e che non tocchino nessuna parte metallica.

3. Verifica che i due livelli di regolazione del volume (5) siano impostati su un valore adeguato (in caso di dubbio, portali al livello massimo).

Se utilizzerà il microfono a mano:

1º Verificare che il microfono abbia le batterie montate.

2º Mettere l’interruttore di accensione (2) nella posizione ON. Il led di accensione (3) deve essere acceso.

Ricordi di spegnere il microfono se non lo userà per un po’.

Se utilizzerà il microfono a cuffia:

1º Verificare che il trasmettitore abbia le batterie montate.

2º Collega il microfono a cuffia al connettore (2) dell’emittente.

3º Mettere l’interruttore di accensione (4) nella posizione di accensione (ON).

4º Regola il livello del volume (5) al valore adeguato.

Funzionamento con il programma SHX

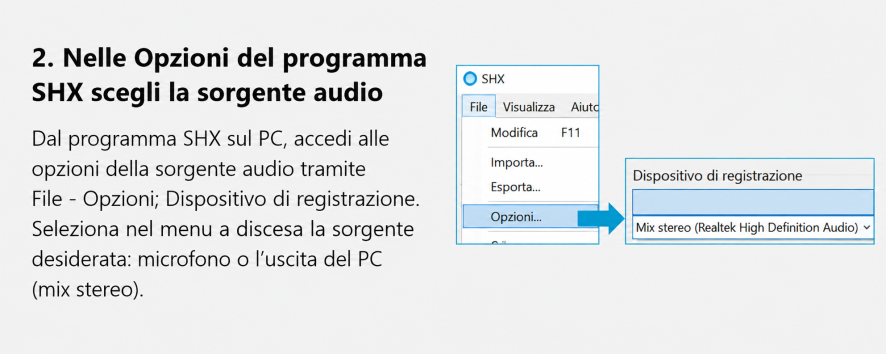

Per creare scene e azioni per controllare un dispositivo SHX con la voce:

In modalità modifica (F11):

    1- Fare doppio clic sulla cella

    2- Scegli l’azione illuminazione

    3- Scegliere il dispositivo che vuoi controllare dall’elenco dei dispositivi

    4- Scegliere la modalità “Per audio”. Il dispositivo cambierà colore in base al volume del suono, e ci sono 4 tipi.

  • Bianco: il dispositivo si illumina di bianco proporzionalmente in base al volume del suono.
  • VU Meter: il colore va dal verde al rosso in funzione del volume del suono.
  • Punteggi: il colore è bianco quando il volume supera un livello.
  • Aleatorio: il colore cambia casualmente quando il volume supera un livello.



Funzionamento del kit vocale con il programma Whitecap:

Con il Kit di voce viene preinstallato un programma chiamato Whitecap. Questo programma permette di visualizzare il suono, sotto forma di sfondi dinamici, a rete e con colori vivaci e dinamici.

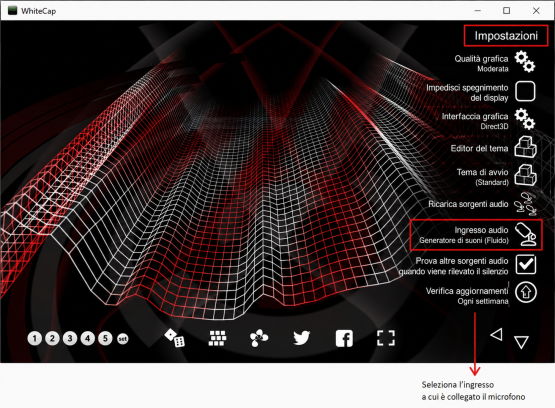

Configura l’ingresso del microfono dall’opzione Impostazioni:

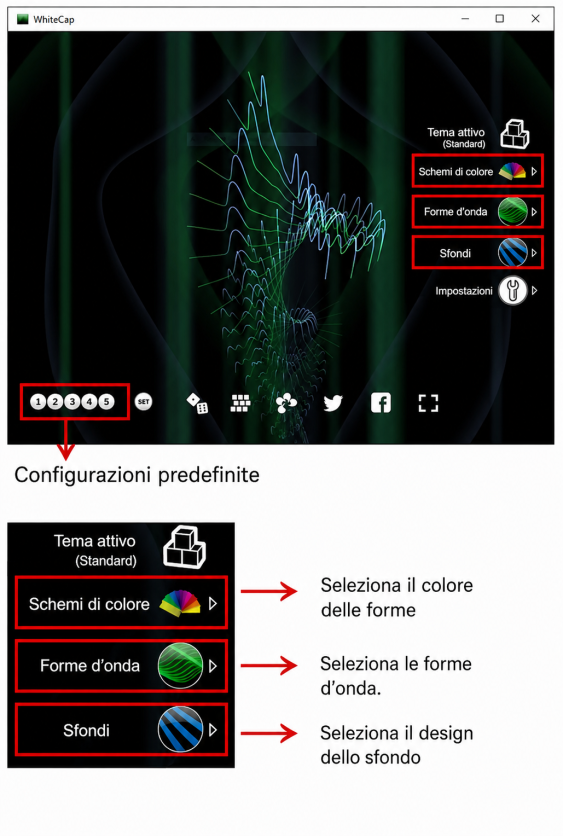

Dalla finestra principale configura le forme, i colori e gli sfondi per personalizzare l’animazione che cambierà con il suono:

Se lo desidera, può registrare e utilizzare le impostazioni predefinite:

Non si sente il microfono negli altoparlanti:

  1. Segua le indicazioni della sezione “Montaggio dell’attrezzatura” di questo manuale per assicurarsi che le connessioni siano corrette, che il ricevitore sia alimentato e che i microfoni abbiano batterie.
  2. Segua le indicazioni della sezione “Avvio” di questo manuale per assicurarsi che tutti i dispositivi siano accesi e funzionanti.
  3. Controlli che parlando nel microfono le luci del canale corrispondente (3) e (4) sul pannello frontale del ricevitore si accendano leggermente:

Nel caso in cui non si accendano, provi ad alzare il volume con i pulsanti del volume (5) del ricevitore.

4. Una volta verificato il passo precedente, puoi controllare se il computer sta ricevendo il segnale dal microfono dalla finestra di configurazione del microfono di Windows.  In questa finestra, parlando, deve notare come si illumina la barra di livello del microfono.

Nel caso in cui non si illumini, verifichi le impostazioni delle sezioni 1 e 2 di questa guida.

5. Assicurati che la funzione “Ascolta questo dispositivo” sia attivata nelle impostazioni del microfono di Windows:

6. Verifichi che le impostazioni dell’amplificatore audio siano corrette. Segua la guida alla risoluzione dei problemi audio dello SHX Rack o SHX Compact che appare nel manuale corrispondente.

  • Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separate questi prodotti da altri tipi di rifiuti e riciclateli correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
  • Gli utenti privati possono contattare l’esercizio dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Entro il periodo di garanzia legale ci impegniamo a correggere gratuitamente mediante riparazione o sostituzione i difetti del prodotto derivanti da materiali difettosi o da difetti di fabbricazione.

Qualsiasi alterazione non autorizzata o modifica del prodotto annullerà questa garanzia.

Questo prodotto è conforme ai requisiti indicati dalla Direttiva Europea 2004/108/CE.

La dichiarazione di conformità può essere scaricata dal nostro sito web Qinera.com

Se trova qualsiasi difetto o mancanza di materiale, per favore contatti il nostro servizio tecnico per assistenza.

Qualsiasi danno o rottura verificatasi durante il trasporto deve essere segnalato entro tre giorni dalla ricezione.

Sì, nonostante la corretta manipolazione, il prodotto non funziona adeguatamente, contattateci al seguente indirizzo:

Qinera
c/ Pacífic 51
08027 Barcellona, Spagna
Tel: +34 93 285 04 37
Fax: +34 93 553 56 34
e-Mail: info@qinera.com
web: http://www.qinera.com
