Sicurezza

Per garantire il funzionamento sicuro del dispositivo, si raccomanda di leggere completamente questo manuale dell’utente prima di iniziare a utilizzarlo.

Specifiche tecniche

Batteria Litio polimero 3,7V, 900mAh
Connettore di ricarica micro USB.
42 funzioni programmabili distribuite in 3 scene
Frequenza di lavoro RF: 433MHz (ICM)
Misure: 114 x 65 x 14 mm
Connettore di ingresso tipo jack, 3,5mm per commutatore di scansione

Il telecomando diretto sequenziale BJ-256 le consente di controllare in modo semplice diversi dispositivi del suo ambiente. Inoltre, il telecomando ammette diverse modalità di controllo, permettendo di adattarlo perfettamente alle sue esigenze.

¿Quali dispositivi possono essere controllati da questo telecomando?

a) Tutti i ricevitori del Sistema BJ. Questi le permetteranno di controllare elementi comuni della casa come luci, tapparelle, allarmi, porte, mobili, letti, ecc.
b) Tutti i dispositivi della casa che funzionano con telecomando, ad esempio, impianti stereo, televisori, lettori DVD, ecc.

INFORMAZIONI SUPPLEMENTARI:

¿Che cos’è il Sistema BJ?

Un sistema che permette il controllo wireless della casa. Esistono due elementi che compongono il Sistema BJ: i comandi e i ricevitori.

I comandi del Sistema BJ permettono il controllo di diversi tipi di ricevitori: ad esempio di allarme, di presa, di controllo del letto, per tapparelle, ecc.

Inoltre, si possono controllare tutti gli apparecchi della casa che già funzionano con il telecomando.

¿Quali parti formano il comando?

Questo telecomando è composto da 15 caselle associate a 15 LED ad alta luminosità. Inoltre dispone di 1 LED nella parte superiore destra che indica lo stato della batteria (LED di batteria) e altri 3 LED nella parte inferiore che indicano la scena (LED di scena). Esistono 8 scene disponibili. A tutte queste caselle, tranne quella utilizzata per cambiare scena, si può associare il controllo dei dispositivi, in modo che questo telecomando permetta la programmazione di fino a 112 funzioni diverse.

Nelle caselle si potranno mettere icone, immagini o testo che rappresentino l’elemento che si desidera controllare. In ogni casella si possono programmare fino a 8 funzioni (8 scene), secondo le distribuzioni della figura. La progettazione del modello viene effettuata tramite il software incluso nel telecomando. Questo software può essere scaricato da: Control Pro Designer

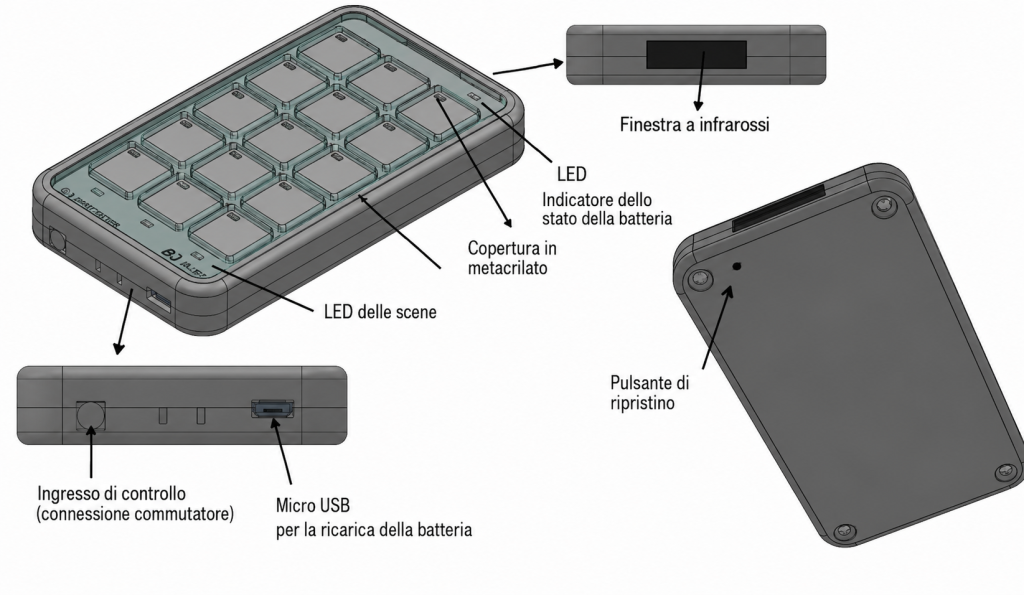

Figura 1: Mando BJ-256. Vista 3D e estremità superiore e inferiore.

Figura 2: Caselle di comando BJ-256.

Il modello deve essere stampato su un foglio trasparente affinché la luce dei LED possa essere vista attraverso il modello.

Il telecomando diretto sequenziale incorpora un copritore in metacrilato e una tastiera ergonomica con sistema anti-tremori configurabile. Dispone di un ingresso di controllo per la connessione di un interruttore situato accanto all’ingresso micro USB, e di una finestra di registrazione e riproduzione a infrarossi situata all’estremità superiore del telecomando. Funziona con una batteria a lunga durata che può essere ricaricata collegandola direttamente alla porta USB di un computer, utilizzando il caricatore fornito con il telecomando. Il pulsante di reset del telecomando si trova sul retro dello stesso. Il telecomando potrà essere ripristinato mantenendo tutte le sue impostazioni, nel caso in cui non risponda adeguatamente.

Per smontare il coperchio in metacrilato, deve premerlo leggermente con le dita tra le caselle 2 e 14 facendo un movimento a pinza con l’intento di curvare il coperchio. Una volta curvato, può estrarlo sollevandolo da uno dei lati e liberando le linguette.

Figura 3: montaggio del copriletto

Per montare il copriletto, si deve prima inserire una delle linguette tenendo conto della posizione di montaggio indicata nella figura 4. Successivamente, si deve piegare leggermente il copriletto e inserire la linguetta dal lato opposto.

Figura 4: Montaggio del copriletto.

MOLTO IMPORTANTE: NON si deve piegare eccessivamente il copriletto perché potrebbe rompersi.

Funzionamento di base

Il controllo del comando diretto sequenziale può essere effettuato mediante pressione diretta sui tasti dello stesso (funzionalità di “comando diretto”) oppure tramite un commutatore utilizzando la selezione per scansione (funzionalità di “comando sequenziale”).

INFORMAZIONI SUPPLEMENTARI:

¿Che cos’è un commutatore?

È un dispositivo equivalente a un pulsante, che ci permette di eseguire un’azione su un circuito elettrico, in questo caso, il comando sequenziale.

I diversi tipi di interruttori le permetteranno di attivare le funzioni del comando in vari modi: mediante pulsazioni, soffi o aspirazioni, piccoli movimenti facciali, ecc., a seconda del tipo di interruttore che utilizza.

Attivazione di una casella come comando diretto.

Per attivare una casella con la funzionalità di “comando diretto” è necessario seguire i seguenti passaggi:

Controllare che la batteria sia carica. Per questo si verifica che il LED che indica lo stato della batteria (vedi fig. 2) non stia lampeggiando. Nel caso in cui il LED che indica lo stato della batteria stia lampeggiando in rosso, dovrà caricare la batteria collegando il caricabatterie fornito con il telecomando a qualsiasi porta USB di un computer. Quando il LED della batteria è verde, indica che la batteria è stata caricata e potrà continuare con il passo 2 una volta scollegato il caricatore.
Programmi il tasto del telecomando che desidera utilizzare come indicato nella sezione 3 di questo manuale (ad esempio il tasto 5).
Preparate il dispositivo che desidera controllare secondo le istruzioni specifiche dell’apparecchiatura.
Attivi il tasto programmato (per esempio, il tasto 5) premendo direttamente il tasto corrispondente. Mentre il tasto è premuto, il LED corrispondente si accenderà di rosso e verrà eseguita l’azione programmata.

Per controllare i ricevitori del Sistema BJ, il telecomando utilizza segnali di radiofrequenza e quindi è possibile attivare il ricevitore senza la necessità di avere visibilità diretta tra il telecomando e il ricevitore.

Per controllare quegli apparecchi che hanno il telecomando e che sono stati copiati nel telecomando diretto sequenziale, si utilizzano segnali a infrarossi e quindi, come avveniva con il telecomando originale, deve esserci una visibilità diretta tra il telecomando e il ricevitore.

Attivazione di una casella come comando sequenziale.

Questo paragrafo spiega come attivare una casella del telecomando quando viene utilizzato con la funzionalità di “telecomando sequenziale”. Sebbene il modo di accedere a una casella possa essere configurato secondo le esigenze dell’utente, la funzionalità di comando sequenziale parte con una configurazione predefinita, che consente di attivare una casella come dettagliato di seguito.

Controllare che la batteria sia carica. Per questo si verifica che il LED che indica lo stato della batteria (vedi fig. 2) non stia lampeggiando. Nel caso in cui il LED che indica lo stato della batteria lampeggi in rosso, dovrà caricare la batteria collegando il caricabatterie fornito con il telecomando a qualsiasi porta USB di un computer. Quando il LED della batteria è verde, indica che la batteria è stata caricata e potrà continuare con il passo 2 una volta scollegato il caricatore.

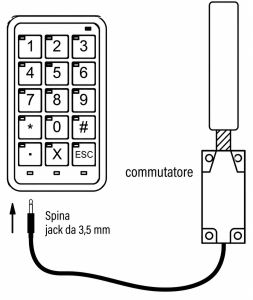

Collegare l’interruttore all’“ingresso di controllo” del telecomando.
Premere una volta l’interruttore per avviare la scansione. Mentre la scansione è in corso, il LED della scena apparirà illuminato in giallo. Quando si illumina il LED della casella che desidera attivare, prema nuovamente l’interruttore per selezionarla. Nel caso in cui la casella fosse programmata, come spiegato nel paragrafo 3, verrà eseguita l’azione programmata.
Una volta terminato, se si desidera ricominciare, è necessario premere nuovamente l’interruttore.
La modalità di selezione di una casella e la velocità della scansione sono alcuni dei parametri che possono essere configurati in base alle esigenze dell’utente. Secondo questa configurazione e mediante l’interruttore, l’utente potrà accedere a ciascuna delle caselle del telecomando e attivarle.
NOTA: In alcuni casi, collegando l’interruttore, può accadere che i LED delle diverse caselle si illuminino in rosso in modo ordinato e automatico. Al fatto di presentare l’attivazione delle diverse caselle si chiama scansione.

Cambio di scena

Una scena è l’insieme delle caselle programmabili del telecomando. Se desidera ampliare il numero di dispositivi da controllare, è possibile farlo cambiando scena nel telecomando. Quando si cambia scena nel telecomando, le funzioni programmate nelle caselle vengono memorizzate, ma smettono di essere attive. In questo modo si possono riprogrammare altre 14 caselle, per controllare 14 nuovi dispositivi.

Così si può programmare, ad esempio, la casella 3 per attivare un allarme nella scena 1 e per accendere la televisione nella scena 2.

In totale nel telecomando ci sono 8 scene, quindi il numero massimo di caselle che possono essere programmate è di 112 (14 caselle in ogni scena).

Per cambiare scena si attiva il tasto che è stato programmato per il cambio di scena. Per impostazione predefinita è l’ultima tasto (tasto 15) rappresentato nel modello di programmazione con il simbolo “S” o “ESC”. Si può anche cambiare scena utilizzando qualsiasi altro tasto dove è stato precedentemente registrato il codice 300.

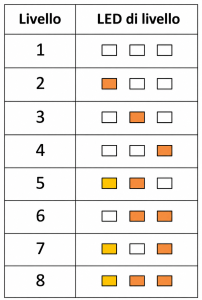

La scena in cui si trova il telecomando è indicata tramite i LED di scena, come indicato nella seguente tabella:

Ogni volta che si desidera cambiare scena è necessario attivare il tasto di cambio scena, passando consecutivamente da una scena all’altra. Dalla scena 8 si passa alla scena 1.

Finché non viene attivato questo tasto, il telecomando mantiene la scena selezionata in modo permanente.

Una volta selezionata una scena, la programmazione e il modo d’uso del telecomando sono gli stessi descritti nei paragrafi 1 e 3 di questo manuale.

NOTA: Ricordi che se ha registrato il codice 300 in uno qualsiasi dei 15 tasti programmabili, questo tasto può essere utilizzato anche per cambiare scena.

Programmazione

Affinché il telecomando sia realmente operativo, è necessario programmare le funzioni desiderate in ciascuno dei tasti. In questo modo, ad esempio, il tasto 1 potrà essere programmato per attivare un allarme, e i tasti 2 e 3 per alzare e abbassare il volume della televisione.

La programmazione dipende dal tipo di dispositivo che si vuole controllare, sia esso un ricevitore del Sistema BJ o un apparecchio che funziona a infrarossi (apparecchi che già dispongono di un telecomando come la TV, il lettore DVD, le apparecchiature musicali, ecc.).

La programmazione dei tasti viene effettuata allo stesso modo indipendentemente dal modo di attivazione, cioè sia che il telecomando funzioni mediante pressione diretta, sia mediante scansione.

Programmazione per ricevitori specifici del Sistema BJ

Per controllare i ricevitori del Sistema BJ, è necessario assegnare al tasto del telecomando che deve agire sul ricevitore, il codice RF che identifica quel ricevitore.

INFORMAZIONI SUPPLEMENTARI

¿Che cos’è il codice RF?

Affinché un telecomando possa controllare i diversi ricevitori che ha installati, ogni ricevitore deve essere identificato da un codice che lo differenzi dagli altri. Per questo motivo, ogni ricevitore dispone di un “Selettore di codice RF” che permette di assegnargli un codice. Programando quel codice nel telecomando del Sistema BJ, potremo controllare ciascuno dei ricevitori installati. Consultare il manuale dell’utente del ricevitore che desidera controllare, per identificare il codice RF che gli corrisponde.

Una volta ottenute le informazioni sul codice da programmare, è necessario seguire i seguenti passaggi:

Scegliere la scena desiderata
Selezionare la modalità di programmazione nel telecomando
Scegliere il tasto che si desidera programmare
Registrare il codice da programmare

IMPORTANTE: il codice RF che deve essere programmato nel telecomando deve sempre essere un numero di tre cifre, quindi, se il codice indicato nel ricevitore ha solo 2 cifre, deve aggiungere uno 0 davanti a queste. Ad esempio, nel caso di avere un ricevitore a spina con codice 37, nel telecomando si deve programmare il codice 037.

Per effettuare la programmazione, è conveniente utilizzare il modello di programmazione. In essa si dettagliano i numeri e le funzioni associati a ciascun tasto.

Template di programmazione.

Nell’esempio che segue, si programmerà nella scena 1 tasto 2, il controllo di un ricevitore di allarme con “codice RF” uguale a 25. Di seguito vengono dettagliati i passaggi per effettuare la programmazione:

Scegliere la scena desiderata. Il telecomando consente la selezione di 8 scene. I LED delle scene indicano in quale scena ci si trova. Per impostazione predefinita, il telecomando seleziona la scena 1 (nessun LED di scena è acceso). Per cambiare scena basta premere una sola volta il tasto del telecomando a cui è stato assegnato il cambio di scena.
Selezionare la modalità di programmazione nel telecomando. Si attivano simultaneamente i tasti con i numeri 1 e 3 del modello di programmazione. Il LED della batteria si accende in verde.
Scegliere il tasto che si desidera programmare. In questo passaggio si deve scegliere a quale tasto del telecomando si desidera assegnare il controllo del ricevitore. Per l’esempio proposto è il tasto con il numero 2.
Si possono programmare funzioni su tutti i tasti tranne quello utilizzato per il cambio di scene, che normalmente è il tasto numero 15 e è rappresentato con il simbolo “S” o “ESC” o qualsiasi altro tasto programmato per cambiare scena.
Registrare il codice del ricevitore. In questo passaggio devono essere inserite una ad una le cifre del codice del ricevitore. Per l’esempio proposto (codice 025) prima bisognerebbe premere il tasto 0, poi il tasto 2 e infine il tasto 5. Il LED corrispondente di ogni tasto si illumina di rosso per un istante quando viene attivato. Dopo questa azione, se la programmazione è stata eseguita correttamente, il telecomando torna alla sua posizione di riposo, tranne il LED che indica la scena selezionata che, nel caso siano state selezionate le scene 2 o 3, appare illuminato in giallo.

IMPORTANTE: Può uscire dalla programmazione riattivando l’ultima chiave (tasto “S” o “ESC”) in qualsiasi momento del processo.

NOTA: Il codice 255 annulla tutte le funzioni assegnate a un tasto.

Programmazione per funzioni a infrarossi (ricevitori standard)

Prepara il telecomando che vuoi duplicare. Assicurati che nella stanza in cui ti trovi non ci siano altri dispositivi a infrarossi accesi (alcuni computer portatili, telefoni cellulari e altri dispositivi potrebbero interferire nel processo di registrazione).

Al momento de duplicare un telecomando di un apparecchio, deve tenere presente che su ogni tasto del telecomando si può programmare una sola funzione del telecomando dell’apparecchio. Così, ad esempio, se si desiderasse controllare il volume di un impianto stereo, si dovrebbe registrare la funzione di “aumentare il volume” su un tasto (ad esempio, il 2°) e la funzione di “abbassare il volume” si dovrebbe registrare su un altro tasto diverso (ad esempio, il 3°).

Per la programmazione di una funzione a infrarossi si devono seguire gli stessi passi 1º, 2º e 3º della registrazione del codice RF spiegati nella sezione precedente e successivamente i seguenti:

Scegliere la scena desiderata
Selezionare la modalità di programmazione nel telecomando
Scegliere il tasto che si desidera programmare
Inserire il codice 000. In questo passaggio è necessario inserire il codice 000 premendo tre volte consecutive il tasto 0 del telecomando. Dopo 1 secondo il LED della batteria si accende di rosso, indicando che il telecomando è in attesa di registrare il segnale a infrarossi.
Registrare il segnale infrarosso del telecomando dell’apparecchio nel telecomando diretto sequenziale.

a) Rivolga il telecomando che desidera duplicare verso l’ingresso di “registrazione infrarossi” (vedi fig.2) del telecomando diretto sequenziale e premi il pulsante del telecomando che desidera duplicare.
b) Quando il telecomando diretto sequenziale avrà memorizzato la funzione dell’altro telecomando, il LED della batteria si spegnerà indicando la fine della programmazione.

Codice 400: Quando si utilizza questo codice per la registrazione di segnali infrarossi invece del codice 000, il dispositivo manterrà l’azione programmata finché dura la pressione.

Ad esempio, nel caso in cui l’azione registrata sia “aumentare il volume della televisione”, se si utilizza il codice 000, quando si preme il pulsante dove è stata registrata la segnale, il volume della televisione aumenterà solo di un livello. Se è stato utilizzato il codice 400, il telecomando manterrà l’azione in modo che il volume continuerà a salire finché non si smetterà di premere il pulsante.

Codice 500:Questo codice consente la registrazione doppia del segnale infrarosso. Questa funzionalità è utile perché il segnale a infrarossi emesso da alcuni dispositivi di consumo può variare nonostante si prema lo stesso pulsante (ad esempio “accendere/spegnere” la televisione). Questo codice permette di registrare i diversi segnali emessi dal dispositivo di consumo, risolvendo così la situazione in cui l’azione registrata funziona solo la metà delle volte.

Registri prima con il codice 000 la prima pressione del telecomando da copiare e successivamente registri con il codice 500 la seconda pressione. Controlli se la memorizzazione è stata corretta, se non lo è stata, ripeta il processo fino a quando la memorizzazione non sarà avvenuta correttamente. Se dopo 5 tentativi non ci riesce, contatti il suo rivenditore, probabilmente entrambi i telecomandi non sono compatibili.

Programmazione di sequenze di fino a 9 azioni consecutive

Una macro rappresenta un insieme di azioni che si svolgono sequenzialmente in un determinato intervallo di tempo. Ad esempio, aprire la porta di casa, accendere la luce delle scale e chiamare l’ascensore. Per effettuare la programmazione delle macro si devono seguire gli stessi passi 1º, 2º e 3º della registrazione del codice RF spiegati nella sezione “Attivazione di una casella come telecomando diretto”. Di seguito vengono spiegati i passaggi successivi:

Scegliere la scena desiderata.
Selezionare la modalità di programmazione nel telecomando.
Scegliere il tasto che si desidera programmare.
Inserire il codice 700. In questo passaggio è necessario inserire il codice 700. Il LED della batteria si accende in verde e i 3 LED della scena si accendono.
Inserire ogni codice della sequenza.
a) Nel caso di inserire codici RF, si inserisce ciascuno di essi tenendo conto che sono sempre codici di 3 cifre. I LED della scena lampeggeranno dopo aver inserito ogni codice.
b) Nel caso di inserire codici IR procedere seguendo le istruzioni dettagliate nel paragrafo 2.2: puntare il telecomando che si desidera duplicare verso l’ingresso di “registrazione infrarossi” (vedi fig.2) del telecomando diretto sequenziale e premere il pulsante del telecomando che si desidera duplicare. I LED di scena lampeggeranno ogni volta che il telecomando avrà memorizzato la funzione.
NOTA: Si possono inserire fino a 9 codici per tasto, inclusi 5 codici IR.
Finalizzare sequenza. Per concludere la sequenza si introduce il codice 700. Il LED della batteria e i 3 LED della scena si spengono e il telecomando entra in modalità di riposo.

IMPORTANTE: Ricordi che è possibile inserire al massimo 9 codici per tasto, inclusi al massimo 5 codici IR.

NOTA: Una volta attivata la sequenza, il tempo che intercorre tra le azioni è di 1 secondo.

Programmazione diretta della scena completa di controllo telefonico

Se desidera controllare un telefono BJ, può programmare nel telecomando direttamente tutti i tasti e le memorie memorizzate nel telefono. Per effettuare la programmazione è necessario seguire gli stessi passaggi 1º, 2º e 3º della registrazione del codice RF spiegati nella sezione 2.1. Per facilitare la programmazione devono essere seguiti i seguenti passaggi a seconda dei diversi casi:

a) Per registrare tutti i tasti e le memorie memorizzate nel telefono BJ si introduce il codice 600. Questo codice influisce su tutta la scena. Introducendo il codice 600, ogni casella del telecomando nella scena selezionata sarà programmata con i seguenti codici RF:

Codici 90-99= memorie registrate nel telefono BJ
Codice 110 = riattaccare e sollevare
Codici 100-112 = tasti numerici del telefono BJ

Se si preme il tasto con il codice 91, il telefono comporrà il numero memorizzato nella memoria 1. Premendo il tasto [SHIFT], la prossima volta che si preme un tasto verrà inviato il valore tra parentesi, cioè se si preme di nuovo lo stesso tasto di prima, ora verrà composto il numero 1. Il tasto [SHIFT] non influisce sulle altre funzioni del telecomando né si disattiva se si preme un tasto senza valore doppio.

b) Per registrare solo memorie si introduce il codice 601. Questo codice influisce su tutta la scena. Introducendo il codice 601, ogni casella del telecomando nella scena selezionata sarà programmata con i seguenti codici RF:

Codici 90-99= memorie registrate nel telefono BJ
Codice 110 = riattaccare e staccare

Se si preme il tasto con il codice 91, il telefono comporrà il numero memorizzato nella memoria 1, e così via.

c) Per registrare solo i tasti del telefono si inserisce il codice 602. Questo codice influisce su tutta la scena. Introducendo il codice 602, ogni casella del telecomando nella scena selezionata sarà programmata con i seguenti codici RF:

Codici 100-112 = tasti numerici del telefono BJ
Codice 110 = riattaccare e staccare

Se si preme il tasto con il codice 101, verrà composto il numero 1 del telefono BJ e così via.

Descrizione dei diversi tipi di scansione

In questo paragrafo si descrivono i diversi tipi di scansione che possono essere configurati nel telecomando quando viene utilizzato in modalità “telecomando sequenziale”.

È conveniente selezionare il tipo di scansione che meglio si adatta alle sue esigenze, poiché in questo modo si può accelerare considerevolmente l’accesso a una casella del comando.

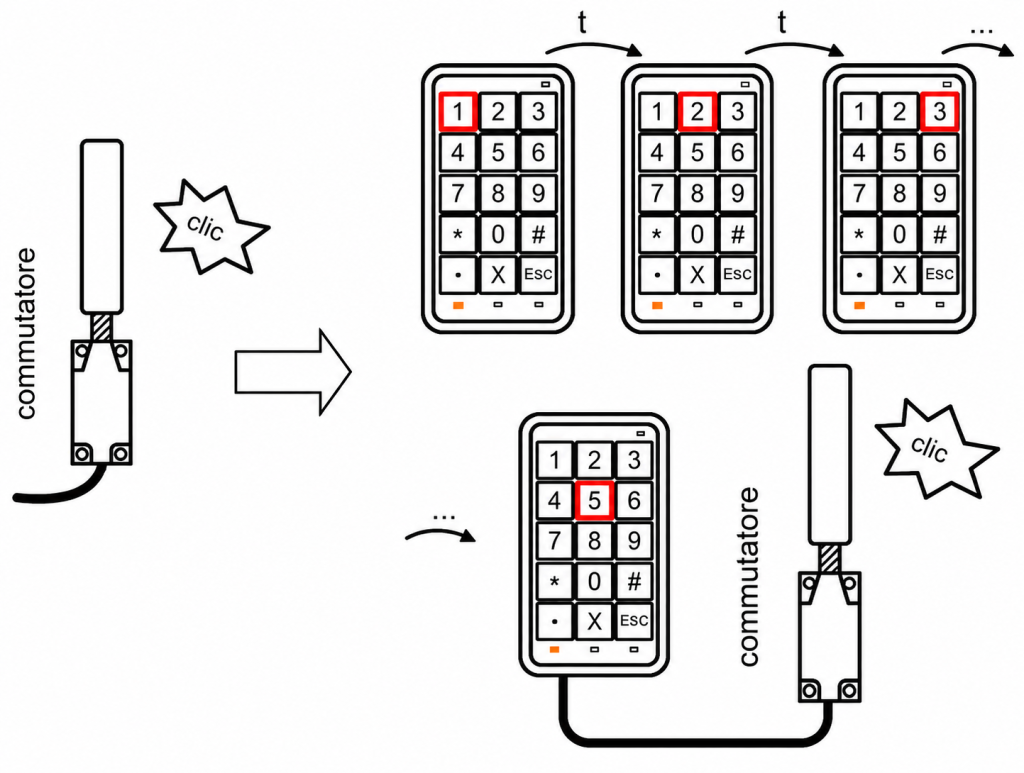

Tipo 1: scansione casella per casella

Colleghiamo l’interruttore all’ingresso di controllo (Fig.2).
Per attivare la scansione si preme l’interruttore e inizieranno a risaltare sequenzialmente ciascuna delle caselle in modo individuale.
Premendo di nuovo l’interruttore si attiva la casella il cui LED è illuminato in quel momento.

Tipo 2: scansione per righe e colonne

Colleghiamo un interruttore all’ingresso di controllo (Fig.2).
Per attivare la scansione per righe si preme l’interruttore e inizieranno a evidenziarsi sequenzialmente ciascuna delle righe del telecomando.
Per selezionare una fila premere di nuovo l’interruttore e in quel momento si evidenzieranno sequenzialmente ciascuna delle caselle della fila (scorrimento per colonne della fila selezionata).
Premere di nuovo l’interruttore per attivare la casella il cui LED è illuminato in quel momento.

NOTA: In alcuni casi, collegando l’interruttore al comando tramite l’ingresso di controllo, i LED di ciascuna delle caselle inizieranno a illuminarsi sequenzialmente. Questo non indica un malfunzionamento. Una volta che si sono accesi i LED di ciascuna casella, il telecomando rimarrà in standby pronto per essere utilizzato.

NOTA: La scansione completa viene effettuata una sola volta ogni volta che si preme l’interruttore. Se si vuole ripetere, è necessario premere di nuovo l’interruttore.

Configurazione del telecomando

È consigliabile configurare il telecomando secondo le proprie esigenze quando si utilizza in modalità “telecomando sequenziale”. Configurando correttamente il telecomando, può ottenere che il controllo e l’accesso ad esso siano più efficienti e comodi. In questa sezione vengono descritti i diversi parametri che possono essere configurati. Nel paragrafo 7 di questo manuale viene descritto il procedimento per modificare uno qualsiasi di questi parametri.

I parametri che possono essere configurati sono:

Tempo di scansione

Indica il tempo che intercorre da quando viene evidenziata una casella fino a quando viene evidenziata la successiva, o da una riga all’altra. È possibile inserire valori da 0,1 a 9,9 secondi. I valori che si introducono devono avere il formato “x.y” [secondi][.][decimi di secondo].

Modo di scansione

Si può scegliere tra due tipi di scansione descritti nel paragrafo precedente: scansione cella per cella e scansione per righe e colonne. I codici che devono essere inseriti sono 000 (scansione semplice), 001 (scansione per righe/colonne).

Tempo extra prima opzione di pulizia

Tempo extra necessario affinché l’utente possa attivare l’interruttore una seconda volta per attivare la prima casella. Si possono inserire valori da 0,1 a 9,9 secondi. I valori che si introducono devono avere il formato “x.y” [secondi][.][decimi di secondo].

Tempo antirimbalzi

Indica il tempo successivo a una pulsazione dell’interruttore durante il quale il telecomando ignorerà le pulsazioni successive. Ad esempio, se si imposta un tempo di 0,5 secondi dopo una pressione, il telecomando non accetterà un’altra fino a quando non sarà trascorso questo tempo.

Dobbiamo aumentare questo valore se l’interruttore può essere attivato involontariamente ripetutamente, subito dopo un’attivazione volontaria.

I valori che si introducono devono avere il formato “x.y” [secondi][.][decimi di secondo].

Scene

Determina il numero massimo di scene che si desidera avere disponibili nel telecomando sia per la scansione che per l’utilizzo come telecomando diretto, fino a un massimo di otto. Si inseriranno i codici 001, 002, 003, 004, 005, ecc.

Bottoni di scansione

Indica la quantità di caselle attive su cui vogliamo che venga effettuata la scansione. Per indicare il numero di caselle si inseriscono i numeri da 001 a 015. Se vengono configurati meno di 15 pulsanti e è necessario effettuare un cambio di scena, è necessario programmare un pulsante come cambio di scena. Il numero di pulsanti di scansione configurati sarà mantenuto in tutte le scene.

Ripristinare le impostazioni di fabbrica

Questa opzione regola il valore di tutti i parametri ai valori predefiniti di fabbrica. Si inserirà il codice 000 per ripristinare il telecomando. Se viene inserito qualsiasi altro valore, il telecomando non esegue alcuna azione.

IMPORTANTE: Se vengono ripristinate le impostazioni di fabbrica, verrà persa la programmazione dei tasti.

Per configurare uno qualsiasi dei parametri commentati nella sezione precedente, è necessario seguire il processo descritto di seguito.

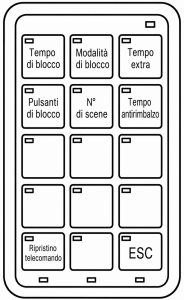

Nella figura seguente è mostrato il modello necessario per la configurazione. In essa si stabilisce la relazione tra ciascuna delle caselle e il parametro da configurare.

NOTA: al fine di chiarire la spiegazione, nella descrizione seguente, verrà utilizzato come esempio la configurazione del tempo di scansione, impostandola al valore di 2 secondi.

Attivare la modalità di configurazione nel telecomando. Per avviare la modalità di configurazione del telecomando si premono simultaneamente i tasti 4 e 6. Il LED della batteria si illumina di rosso indicando che il telecomando è pronto per essere configurato.
Selezionare il parametro da configurare. Attivi la casella corrispondente al parametro da configurare, seguendo le indicazioni del modello di configurazione (fig.3). Per l’esempio proposto, se si desidera cambiare il tempo di scansione, è necessario premere il tasto 1. Il LED della batteria si illumina di verde indicando che il telecomando attende il valore del parametro.
Selezionare il valore del parametro. In questo passaggio è necessario inserire il valore desiderato del parametro, seguendo il formato indicato nella sezione 5. Nell’esempio proposto, per inserire un tempo di scansione di 2 secondi, è necessario premere il tasto “2”, poi il tasto “.” e poi il tasto “0”, seguendo lo schema “x.y”. Al completamento del processo, verrà riprodotta la sequenza di avvio, ovvero si accenderanno tutti i LED del telecomando per un istante, per confermare la lettura del nuovo valore.

Copia di sicurezza del telecomando

Se lo desidera, una volta programmato e configurato il telecomando Control Pro, può salvare una copia di sicurezza. Questo le permetterà di recuperarla in qualsiasi momento.

Il backup viene effettuato sia dei codici RF che dei codici IR registrati. Si fa anche una copia delle configurazioni del telecomando: numero di scene, tempo di scansione, ecc….

Requisiti

Per poter effettuare il backup del Control PRO è necessario disporre della versione 2 (V2) o successiva.

La versione del prodotto è identificata sull’etichetta posteriore del dispositivo: (es. -256v2.0001)

Scarica:

Può scaricare il programma per fare il backup dal seguente link:

Control Pro – backup

Questo programma è disponibile solo per Windows.

Installazione:

Al effettuare il download al link della sezione precedente, verrà scaricato un file. Controlla la cartella dei download per localizzare il documento con nome: ControlProBackupSetup.msi

Fai doppio clic sul file e segui i passaggi di installazione.

Potrebbe apparire un messaggio di avviso di sicurezza di Windows quando si tenta di eseguirlo. Il programma è totalmente sicuro e può essere installato senza alcun problema.

Una volta installato, puoi accedere al programma normalmente nella lista dei programmi di Windows cercando il programma: Control Pro Backup

Eseguire un backup:

IMPORTANTE: Prima di aprire il programma, deve collegare il controller Contro PRO alla porta USB del computer tramite il cavo di ricarica.

Eseguire l’applicazione con il controller collegato alla porta USB.
Mettere il telecomando in modalità Backup: premere simultaneamente 7 e 9 sul telecomando. Il led della batteria deve essere di colore arancione (rosso e verde collegati).

Eseguire l’applicazione con il controller collegato alla porta USB.
Mettere il telecomando in modalità Backup: premere simultaneamente 7 e 9 sul telecomando. Il led della batteria deve essere di colore arancione (rosso e verde collegati).
Premere Backup nel programma e selezionare il nome e la posizione del file (verrà salvato con estensione .bj256)
Premi qualsiasi tasto del telecomando per uscire dalla modalità di programmazione.

Recuperare un backup:

Eseguire l’applicazione con il controller collegato alla porta USB.
Mettere il telecomando in modalità Backup: premere simultaneamente 7 e 9 sul telecomando. Il led della batteria deve essere di colore arancione (rosso e verde collegati).
Premere Ripristina nel programma e selezionare il nome e la posizione del file.
Premi qualsiasi tasto del telecomando per uscire dalla modalità di programmazione.

Cura e uso corretto del dispositivo

Mantenga il dispositivo asciutto. L’umidità e i liquidi possono danneggiare le parti del dispositivo o i suoi circuiti elettronici. Il danno causato dall’acqua nel dispositivo può annullare la garanzia del produttore.
Non utilizzare né riporre il dispositivo in luoghi polverosi o sporchi. La polvere può provocare il funzionamento scorretto del dispositivo.
Non lasciare il dispositivo su superfici inclinate se non è ben fissato. Non permettere che il prodotto cada né sottoporlo a impatti. Se cade, può danneggiarsi.
Non conservare il dispositivo in aree di calore o freddo. Utilizzatelo a temperature comprese tra 0°C e 50°C. Se lasciate il dispositivo all’interno di un veicolo chiuso, potrebbe esplodere poiché la temperatura interna può raggiungere gli 80°C.
Non esponete il dispositivo alla luce diretta del sole per lunghi periodi (ad esempio, sul cruscotto di un’automobile).
Evitare il contatto del dispositivo con prodotti metallici o che possano graffiare la superficie dello stesso. Evitare inoltre di riporre il dispositivo nelle tasche, poiché se si piega o si deforma, il dispositivo potrebbe danneggiarsi e i suoi componenti potrebbero funzionare in modo errato.
Non riporre il dispositivo vicino a campi magnetici.
Non conservare il dispositivo in riscaldatori, microonde, apparecchiature da cucina calde né in contenitori ad alta pressione, né vicino a essi, poiché la batteria potrebbe perdere e il dispositivo potrebbe surriscaldarsi e causare un incendio.
Premere i tasti con delicatezza, non utilizzare oggetti appuntiti che possano danneggiare la superficie della tastiera.
Non smonti, modifichi né ripari il dispositivo. Qualsiasi modifica o cambiamento nel dispositivo può annullare la garanzia del produttore.
Non dipingere il dispositivo né applicarvi adesivi.
Quando pulisce il dispositivo:
- Utilizzi un asciugamano o un panno morbido per pulire il dispositivo o il caricatore.
- Non utilizzare sostanze chimiche, né detergenti, né solventi.
Non lo utilizzi per nessun fine diverso da quello per cui è stato progettato.
Il dispositivo non è un giocattolo. Non permettere ai bambini di giocarci, poiché potrebbero farsi male e far male agli altri o danneggiare il dispositivo.
Permetta che solo personale qualificato esegua la manutenzione del suo dispositivo.

Uso, cura e sicurezza della batteria

La batteria installata nel telecomando è al litio di una cella. La batteria si scaricherà lentamente, anche se non si usa il telecomando la batteria perde la sua carica da sola dopo un certo periodo di tempo. A seconda del tempo di stoccaggio del prodotto, la batteria potrebbe risultare scarica al momento dell’acquisto del prodotto. In tal caso, effettuare una carica completa prima di utilizzare il prodotto.
La batteria può essere caricata e scaricata numerose volte, ma con il tempo si consumerà. Quando i tempi di durata della batteria saranno notevolmente più brevi del normale, la batteria deve essere sostituita. In tal caso contattate BJ Adaptaciones per la sostituzione.
Il tempo di carica completo della batteria può variare tra 2 e 3 ore.
Le batterie agli ioni di litio possono essere caricate prima che si scarichino completamente, poiché non soffrono dell’effetto memoria di carica. È consigliabile non ricaricare la batteria prima che perda il 5% della sua carica, salvandola da cariche inutili e dannose per l’aumento di temperatura. Le scariche e le ricariche brevi e ripetute producono un aumento dell’inesattezza tra lo stato di carica della batteria e le letture del misuratore di potenza.
Lasciare la batteria scarica per un lungo periodo di tempo accelererà la diminuzione della capacità totale di carica.
Lasciare la batteria con un alto livello di carica in un ambiente ad alta temperatura (>60ºC) per lunghi periodi di tempo accelererà la perdita di capacità.
Le frequenti cariche e scariche complete causano stress alla batteria, riducendo drasticamente il periodo di vita della batteria.
Le celle delle batterie agli ioni di litio subiscono una perdita di capacità graduale e irreversibile con ogni ciclo di carica e scarica. Questo usura si verifica più rapidamente quando aumentano la temperatura e la frequenza di scarica.
Cercate di mantenerla sempre tra i 15 °C e i 25 °C (59 °F e 77 °F). Le temperature estreme riducono la capacità e la durata della batteria. Un dispositivo con la batteria troppo fredda o calda potrebbe non funzionare temporaneamente.
Quando la batteria è completamente carica, rimuovetela dal caricatore, poiché una sovraccarica può accorciare la durata della batteria.
L’apparecchiatura non è progettata per funzionare con una fonte di alimentazione esterna.
Il modo corretto di disconnettere l’alimentatore da una fonte di energia esterna sarebbe quello di scollegare prima il cavo dalla presa a muro che alimenta l’alimentatore-caricatore dell’apparecchio. Infine si rimuove la presa-connettore che fornisce tensione all’apparecchiatura stessa.
La forma inversa sarebbe la raccomandabile per la connessione all’alimentatore.
Quando scollegate un caricabatterie o un accessorio, afferrate la spina e tirate da questa, non dal cavo.
Quando non utilizza il caricabatterie, scollegatelo dalla presa elettrica e dal dispositivo. Non utilizzare il caricabatterie all’aperto.
Utilizzare la batteria e il caricabatterie esclusivamente per gli scopi specificati. Un uso inadeguato, o l’uso di batterie non approvate o di caricabatterie non compatibili, può comportare rischi di incendi, esplosioni o altri pericoli, e può invalidare qualsiasi tipo di approvazione o garanzia.
Se crede che la batteria o il caricabatterie siano danneggiati, contatti Qinera per farli controllare prima di continuare a utilizzarli. Non utilizzare mai un caricabatterie o una batteria danneggiati.

Eliminazione corretta di questo prodotto

Al termine della vita utile del prodotto né questo né i suoi accessori elettronici (come il caricabatterie o il cavo USB) dovranno essere eliminati insieme ad altri rifiuti domestici.
Per evitare i possibili danni all’ambiente o alla salute umana che rappresenta lo smaltimento incontrollato dei rifiuti, separa questi prodotti da altri tipi di rifiuti e riciclali correttamente. In questo modo si promuove il riutilizzo sostenibile delle risorse materiali.
Gli utenti privati possono contattare l’istituzione dove hanno acquistato il prodotto o le autorità locali competenti per informarsi su come e dove possono portarlo affinché venga sottoposto a un riciclaggio ecologico e sicuro.

Corretto smaltimento delle batterie di questo prodotto

Le batterie non devono essere smaltite insieme ad altri rifiuti domestici. I simboli chimici Hg, Cd o Pb, se presenti, indicano che la batteria contiene mercurio, cadmio o piombo a livelli superiori ai valori di riferimento ammessi dalla Direttiva 2006/66 dell’Unione Europea. Se le batterie non vengono smaltite correttamente, queste sostanze potrebbero provocare lesioni personali o danneggiare l’ambiente.
Per proteggere le risorse naturali e promuovere il riciclaggio, separa le batterie dagli altri rifiuti e riciclale tramite il sistema di raccolta gratuito della tua località.
Non getti le batterie nel fuoco, poiché potrebbero esplodere. Smaltisca le batterie secondo le normative locali. Riciclatele sempre che sia possibile. Non buttarle nella spazzatura domestica.
Non smontare, tagliare, aprire, schiacciare, piegare, perforare né triturare gli elementi della batteria o le batterie. Se si osservano perdite nella batteria, evitare che il liquido della batteria entri in contatto con gli occhi o con la pelle. Se il contatto è già avvenuto, pulire immediatamente la pelle o gli occhi con acqua, o richiedere assistenza medica.

Domande frequenti

1. ¿Si può usare con sistemi Siemens KNX?

Sì, è possibile utilizzare il Controllo USB con un sistema Siemens KNX utilizzando un Enabler 9R come componente intermedio. Questo montaggio può essere effettuato da un installatore KNX.

2. ¿Si può usare con i telecomandi a infrarossi Siemens?

I telecomandi a infrarossi della Siemens funzionano a 458 KHz. I nostri comandi di controllo ambientale funzionano con frequenze tra i 38 e i 40 KHz, quindi non sono compatibili; cioè, in linea di principio i codici dei comandi Siemens non possono essere copiati nel Control Pro.

Nel caso in cui questi comandi Siemens vengano utilizzati in installazioni KNX, si potrebbe utilizzare un Enabler 9R e collegarlo come descritto nella domanda 1, in modo da poterlo controllare con il Control Pro.

3. ¿È possibile fare una copia delle impostazioni/codici programmati?

No, al momento l’utente non può effettuare una copia dei codici programmati nel dispositivo.

Se avesse questa necessità, la preghiamo di contattarci per valutare la possibilità di effettuare quella copia presso le nostre strutture.

4. ¿Quante fogli di plastica trasparente ci sono dentro la scatola?

È inclusa una foglio di plastica trasparente, con numeri stampati.

Viene fornito anche il software di design BJ Control Pro Designer con il quale è possibile progettare modelli personalizzati.

Le foglie di plastica sono prodotti comuni di cancelleria, ma se desidera che le forniamo ad esempio un paio di modelli personalizzati, ci invii per favore il file con il suo modello e li includeremo in tutti i suoi ordini.

5. ¿È inclusa una cinghia per portare il telecomando appeso?

Sì, viene fornita una corda per portare il telecomando appeso al collo, con il logo Qinera! stampato.

Control Pro
